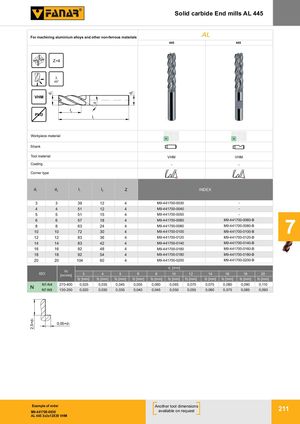

Общий каталог FANAR 2021 - страница 214
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Solid carbide End mills AL 445
Для обработки алюминиевых сплавов и других цветных металлов
AL 445
| Материал заготовки | P M K N S H |
|---|---|
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | - |
| Тип угла |
| d1 | d2 | l1 | l2 | Z | INDEX | INDEX-B |
|---|---|---|---|---|---|---|
| 3 | 3 | 39 | 12 | 4 | M9-441700-0030 | - |
| 4 | 4 | 51 | 12 | 4 | M9-441700-0040 | - |
| 5 | 5 | 51 | 15 | 4 | M9-441700-0050 | - |
| 6 | 6 | 57 | 18 | 4 | M9-441700-0060 | M9-441700-0060-B |
| 8 | 8 | 63 | 24 | 4 | M9-441700-0080 | M9-441700-0080-B |
| 10 | 10 | 72 | 30 | 4 | M9-441700-0100 | M9-441700-0100-B |
| 12 | 12 | 83 | 36 | 4 | M9-441700-0120 | M9-441700-0120-B |
| 14 | 14 | 83 | 42 | 4 | M9-441700-0140 | M9-441700-0140-B |
| 16 | 16 | 92 | 48 | 4 | M9-441700-0160 | M9-441700-0160-B |
| 18 | 18 | 92 | 54 | 4 | M9-441700-0180 | M9-441700-0180-B |
| 20 | 20 | 104 | 60 | 4 | M9-441700-0200 | M9-441700-0200-B |
Допуск: 2,5×d1 / 0,05×d1
| ISO | Vc [м/мин] | d1 [мм]: fz [мм] для 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N1-N4 | 270-400 | 0,025 / 0,035 / 0,045 / 0,055 / 0,060 / 0,065 / 0,070 / 0,075 / 0,080 / 0,090 / 0,110 | ||||||||||
| N7-N9 | 130-250 | 0,020 / 0,030 / 0,035 / 0,040 / 0,045 / 0,050 / 0,055 / 0,060 / 0,075 / 0,085 / 0,090 | ||||||||||
Пример заказа
M9-441700-0030
AL 445 3x3x12X39 VHM
Другие размеры инструмента доступны по запросу
