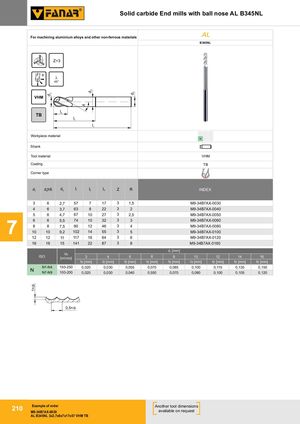

Solid carbide End mills with ball nose AL B345NL
Для обработки алюминиевых сплавов и других цветных металлов
AL B345NL
| Материал заготовки | P M K N S H |
|---|---|
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | TB |
| Тип угла |
| d1 | d2h6 | d3 | l1 | l2 | l3 | Z | R | INDEX |
|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 2,7 | 57 | 7 | 17 | 3 | 1,5 | M9-34B7AX-0030 |
| 4 | 6 | 3,7 | 63 | 8 | 22 | 3 | 2 | M9-34B7AX-0040 |
| 5 | 6 | 4,7 | 67 | 10 | 27 | 3 | 2,5 | M9-34B7AX-0050 |
| 6 | 6 | 5,5 | 74 | 10 | 32 | 3 | 3 | M9-34B7AX-0060 |
| 8 | 8 | 7,5 | 90 | 12 | 46 | 3 | 4 | M9-34B7AX-0080 |
| 10 | 10 | 9,2 | 102 | 14 | 55 | 3 | 5 | M9-34B7AX-0100 |
| 12 | 12 | 11 | 117 | 16 | 64 | 3 | 6 | M9-34B7AX-0120 |
| 16 | 16 | 15 | 141 | 22 | 87 | 3 | 8 | M9-34B7AX-0160 |
Допуск: 1×d1 / 0,5×d1
| ISO | Vc [м/мин] | d1 [мм]: fz [мм] для 3, 4, 5, 6, 8, 10, 12, 14, 16 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| N1-N4 | 150-250 | 0,020 / 0,030 / 0,055 / 0,070 / 0,085 / 0,100 / 0,115 / 0,135 / 0,150 | ||||||||
| N7-N9 | 100-200 | 0,020 / 0,030 / 0,040 / 0,550 / 0,070 / 0,090 / 0,100 / 0,105 / 0,120 | ||||||||
Пример заказа
M9-34B7AX-0030
AL B345NL 3x2,7x6x7x17x57 VHM TB
Другие размеры инструмента доступны по запросу
