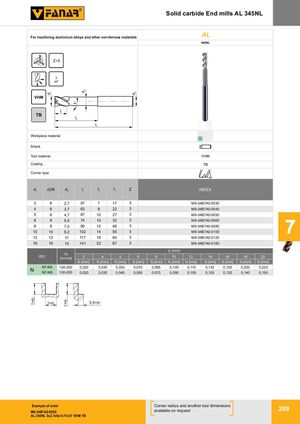

1×d1 d1 1×d1 λ d3 d2 Solid carbide End mills AL 345NL For machining aluminium alloys and other non-ferrous materials AL 345NL Z=3 l 45° VHM l2 TB l3 l1 P M K Workpiece material N S H Shank Tool material VHM Coating TB Corner type d1 d2h6 d3 l1 l2 l3 Z INDEX 3 6Tolerancja 2,7 57 7 17 3 M9-34B7A0-0030 4 6 3,7 63 8 22 3 M9-34B7A0-0040 5 6 4,7 67 10 27 3 M9-34B7A0-0050 6 6 5,5 74 10 32 3 M9-34B7A0-0060 8 8 7,5 90 12 46 3 M9-34B7A0-008010109,210214553M9-34B7A0-0100 7 12 12 11 117 16 64 3 M9-34B7A0-0120 16 16 15 141 22 87 3 M9-34B7A0-0160 d1 [mm] Vc ISO [m/min] 3 4 5 6 8 10 12 14 16 18 20 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] N1-N4 150-250 0,020 0,030 0,055 0,070 0,085 0,100 0,115 0,135 0,150 0,200 0,220 N N7-N9 100-200 0,020 0,030 0,040 0,550 0,070 0,090 0,100 0,105 0,120 0,140 0,150 1×d1 0,5×d1 Example of order Corner radius and another tool dimensions M9-34B7A0-0030 available on request 209 AL 345NL 3x2,7x6x7x17x57 VHM TB
