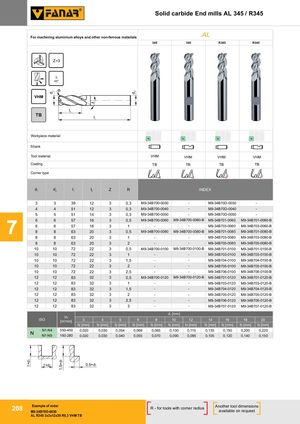

Solid carbide End mills AL 345 / R345
Для обработки алюминиевых сплавов и других цветных металлов
AL 345 / R345
| Материал заготовки | P M K N S H |
|---|---|
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | TB |
| Тип угла |
| d1 | d2 | l1 | l2 | Z | R | INDEX AL 345 | INDEX AL 345-B | INDEX R345 | INDEX R345-B |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 3 | 39 | 12 | 3 | 0,3 | M9-34B700-0030 | - | M9-34B70D-0030 | - |
| 4 | 4 | 51 | 12 | 3 | 0,3 | M9-34B700-0040 | - | M9-34B70D-0040 | - |
| 5 | 5 | 51 | 14 | 3 | 0,3 | M9-34B700-0050 | - | M9-34B70D-0050 | - |
| 6 | 6 | 57 | 16 | 3 | 0,5 | M9-34B700-0060 | M9-34B700-0060-B | M9-34B701-0060 | M9-34B701-0060-B |
| 6 | 6 | 57 | 16 | 3 | 1 | - | - | M9-34B703-0060 | M9-34B703-0060-B |
| 8 | 8 | 63 | 20 | 3 | 0,5 | M9-34B700-0080 | M9-34B700-0080-B | M9-34B701-0080 | M9-34B701-0080-B |
| 8 | 8 | 63 | 20 | 3 | 1 | - | - | M9-34B703-0080 | M9-34B703-0080-B |
| 8 | 8 | 63 | 20 | 3 | 2 | - | - | M9-34B705-0080 | M9-34B705-0080-B |
| 10 | 10 | 72 | 22 | 3 | 0,5 | M9-34B700-0100 | M9-34B700-0100-B | M9-34B701-0100 | M9-34B701-0100-B |
| 10 | 10 | 72 | 22 | 3 | 1 | - | - | M9-34B703-0100 | M9-34B703-0100-B |
| 10 | 10 | 72 | 22 | 3 | 1,5 | - | - | M9-34B704-0100 | M9-34B704-0100-B |
| 10 | 10 | 72 | 22 | 3 | 2 | - | - | M9-34B705-0100 | M9-34B705-0100-B |
| 10 | 10 | 72 | 22 | 3 | 2,5 | - | - | M9-34B706-0100 | M9-34B706-0100-B |
| 12 | 12 | 83 | 32 | 3 | 0,5 | M9-34B700-0120 | M9-34B700-0120-B | M9-34B701-0120 | M9-34B701-0120-B |
| 12 | 12 | 83 | 32 | 3 | 1 | - | - | M9-34B703-0120 | M9-34B703-0120-B |
| 12 | 12 | 83 | 32 | 3 | 1,5 | - | - | M9-34B704-0120 | M9-34B704-0120-B |
| 12 | 12 | 83 | 32 | 3 | 2 | - | - | M9-34B705-0120 | M9-34B705-0120-B |
| 12 | 12 | 83 | 32 | 3 | 2,5 | - | - | M9-34B706-0120 | M9-34B706-0120-B |
| 12 | 12 | 83 | 32 | 3 | 3 | - | - | M9-34B707-0120 | M9-34B707-0120-B |
Допуск: 1×d1 / 1,5×d1 / 0,5×d1
| ISO | Vc [м/мин] | d1 [мм]: fz [мм] для 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N1-N4 | 350-450 | 0,020 / 0,030 / 0,054 / 0,069 / 0,085 / 0,100 / 0,115 / 0,135 / 0,150 / 0,200 / 0,220 | ||||||||||
| N7-N9 | 160-280 | 0,020 / 0,030 / 0,040 / 0,055 / 0,070 / 0,090 / 0,095 / 0,105 / 0,120 / 0,140 / 0,150 | ||||||||||
Пример заказа
M9-34B70D-0030
AL R345 3x3x12x39 R0,3 VHM TB
R — для инструментов с радиусом угла.
Другие размеры инструмента доступны по запросу
