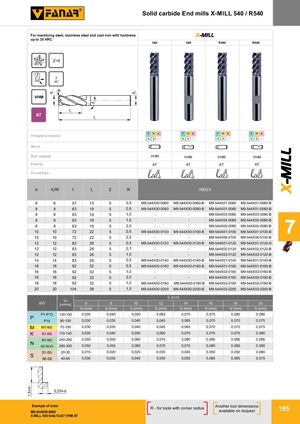

Твердосплавные монолитные концевые фрезы X-MILL 540 / R540
X-MILL 540 / R540
Для обработки стали, нержавеющей стали и чугуна твёрдостью до 35 HRC.
| Обрабатываемый материал | P M K N S H |
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | AT |
| Тип угла |
| d1 | d2h6 | l1 | l2 | Z | R | 540 INDEX | 540 INDEX-B | R540 INDEX | R540 INDEX-B |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 5 | 0,5 | M9-544X00-0060 | M9-544X00-0060-B | M9-544X01-0060 | M9-544X01-0060-B |
| 8 | 8 | 63 | 19 | 5 | 0,5 | M9-544X00-0080 | M9-544X00-0080-B | M9-544X01-0080 | M9-544X01-0080-B |
| 8 | 8 | 63 | 19 | 5 | 1,0 | - | - | M9-544X03-0080 | M9-544X03-0080-B |
| 8 | 8 | 63 | 19 | 5 | 1,5 | - | - | M9-544X04-0080 | M9-544X04-0080-B |
| 8 | 8 | 63 | 19 | 5 | 2,0 | - | - | M9-544X05-0080 | M9-544X05-0080-B |
| 10 | 10 | 72 | 22 | 5 | 0,5 | M9-544X00-0100 | M9-544X00-0100-B | M9-544X01-0100 | M9-544X01-0100-B |
| 10 | 10 | 72 | 22 | 5 | 2,5 | - | - | M9-544X06-0100 | M9-544X06-0100-B |
| 12 | 12 | 83 | 26 | 5 | 0,5 | M9-544X00-0120 | M9-544X00-0120-B | M9-544X01-0120 | M9-544X01-0120-B |
| 12 | 12 | 83 | 26 | 5 | 0,7 | - | - | M9-544X02-0120 | M9-544X02-0120-B |
| 12 | 12 | 83 | 26 | 5 | 1,0 | - | - | M9-544X03-0120 | M9-544X03-0120-B |
| 14 | 14 | 83 | 26 | 5 | 0,5 | M9-544X00-0140 | M9-544X00-0140-B | M9-544X01-0140 | M9-544X01-0140-B |
| 16 | 16 | 92 | 32 | 5 | 0,5 | M9-544X00-0160 | M9-544X00-0160-B | M9-544X01-0160 | M9-544X01-0160-B |
| 16 | 16 | 92 | 32 | 5 | 1,0 | - | - | M9-544X03-0160 | M9-544X03-0160-B |
| 16 | 16 | 92 | 32 | 5 | 2,0 | - | - | M9-544X05-0160 | M9-544X05-0160-B |
| 18 | 18 | 92 | 32 | 5 | 1,0 | M9-544X00-0180 | M9-544X00-0180-B | M9-544X03-0180 | M9-544X03-0180-B |
| 20 | 20 | 104 | 38 | 5 | 1,0 | M9-544X00-0200 | M9-544X00-0200-B | M9-544X03-0200 | M9-544X03-0200-B |
| ISO | Vc [m/min] | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| P1-P13 | 130-150 | 0,035 | 0,040 | 0,050 | 0,065 | 0,070 | 0,075 | 0,080 | 0,090 |
| P14 | 90-100 | 0,030 | 0,035 | 0,040 | 0,045 | 0,065 | 0,070 | 0,070 | 0,075 |
| M1-M2 | 70-100 | 0,030 | 0,035 | 0,040 | 0,045 | 0,065 | 0,070 | 0,070 | 0,075 |
| K1-K6 | 110-140 | 0,035 | 0,040 | 0,050 | 0,065 | 0,070 | 0,075 | 0,075 | 0,090 |
| N1-N5 | 240-280 | 0,050 | 0,055 | 0,065 | 0,075 | 0,080 | 0,085 | 0,085 | 0,095 |
| N7-N10 | 260-300 | 0,050 | 0,055 | 0,060 | 0,070 | 0,075 | 0,080 | 0,085 | 0,090 |
| S1-S5 | 20-30 | 0,015 | 0,020 | 0,025 | 0,035 | 0,045 | 0,050 | 0,050 | 0,060 |
| S6-S8 | 40-65 | 0,030 | 0,035 | 0,040 | 0,050 | 0,055 | 0,065 | 0,065 | 0,075 |
Пример заказа
M9-544X00-0060
X-MILL 540 6x6x13x57 VHM AT
R - для инструментов с радиусом при вершине
Другие размеры инструмента доступны по запросу.
