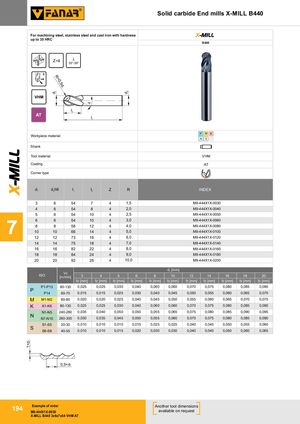

R=0,5d 1 X-MILL 1×d1 d1 λ d2 Solid carbide End mills X-MILL B440 For machining steel, stainless steel and cast iron with hardness X-MILL up to 35 HRC B440 Z=4 l 35°-39° B VHM l2 AT l1 P M K Workpiece material N S H Shank Tool material VHM Coating AT Corner type d1 d2h6 l1 l2 Z R INDEX 3 6 54 7 4 1,5 M9-444X1X-0030 Tolerancja 4 6 54 8 4 2,0 M9-444X1X-0040 5 6 54 10 4 2,5 M9-444X1X-0050 6 6 54 10 4 3,0 M9-444X1X-0060 7 8 8 58 12 4 4,01010661445,0 M9-444X1X-0080M9-444X1X-0100 12 12 73 16 4 6,0 M9-444X1X-0120 14 14 75 18 4 7,0 M9-444X1X-0140 16 16 82 22 4 8,0 M9-444X1X-0160 18 18 84 24 4 9,0 M9-444X1X-0180 20 20 92 26 4 10,0 M9-444X1X-0200 d1 [mm] Vc ISO [m/min] 3 4 5 6 8 10 12 14 16 18 20 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] P1-P13 80-130 0,025 0,025 0,030 0,040 0,060 0,060 0,070 0,075 0,080 0,085 0,090 P P14 60-70 0,015 0,015 0,025 0,030 0,040 0,045 0,050 0,055 0,060 0,065 0,070 M M1-M2 60-85 0,020 0,020 0,025 0,040 0,045 0,050 0,055 0,060 0,065 0,070 0,075 K K1-K6 80-130 0,025 0,025 0,030 0,040 0,060 0,060 0,070 0,075 0,080 0,085 0,090 N1-N5 240-280 0,035 0,040 0,050 0,050 0,055 0,065 0,075 0,080 0,085 0,090 0,095 N N7-N10 260-300 0,030 0,035 0,045 0,050 0,055 0,060 0,070 0,075 0,080 0,085 0,090 S1-S5 20-30 0,010 0,010 0,010 0,015 0,025 0,025 0,040 0,045 0,050 0,055 0,060 S S6-S8 40-55 0,010 0,010 0,015 0,020 0,030 0,030 0,040 0,045 0,050 0,060 0,065 0,5×d1 Example of order194M9-444X1X-0030 Another tool dimensionsavailable on request X-MILL B440 3x6x7x54 VHM AT
