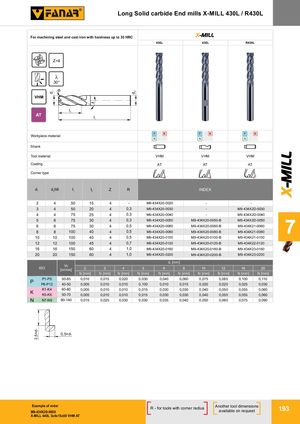

Удлинённые твердосплавные монолитные концевые фрезы X-MILL 430L / R430L
X-MILL 430L / R430L
Для обработки стали и чугуна твёрдостью до 35 HRC.
| Обрабатываемый материал | P M K N S H |
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | AT |
| Тип угла |
| d1 | d2h6 | l1 | l2 | Z | R | 430L INDEX | 430L INDEX-B | R430L INDEX |
|---|---|---|---|---|---|---|---|---|
| 2 | 4 | 50 | 15 | 4 | - | M9-434X20-0020 | - | - |
| 3 | 4 | 50 | 20 | 4 | 0,3 | M9-434X20-0030 | - | M9-434X2D-0030 |
| 4 | 4 | 75 | 25 | 4 | 0,3 | M9-434X20-0040 | - | M9-434X2D-0040 |
| 5 | 6 | 75 | 30 | 4 | 0,3 | M9-434X20-0050 | M9-434X20-0050-B | M9-434X2D-0050 |
| 6 | 6 | 75 | 30 | 4 | 0,5 | M9-434X20-0060 | M9-434X20-0060-B | M9-434X21-0060 |
| 8 | 8 | 100 | 40 | 4 | 0,5 | M9-434X20-0080 | M9-434X20-0080-B | M9-434X21-0080 |
| 10 | 10 | 100 | 40 | 4 | 0,5 | M9-434X20-0100 | M9-434X20-0100-B | M9-434X21-0100 |
| 12 | 12 | 100 | 45 | 4 | 0,7 | M9-434X20-0120 | M9-434X20-0120-B | M9-434X22-0120 |
| 16 | 16 | 150 | 60 | 4 | 1,0 | M9-434X20-0160 | M9-434X20-0160-B | M9-434X23-0160 |
| 20 | 20 | 150 | 60 | 4 | 1,0 | M9-434X20-0200 | M9-434X20-0200-B | M9-434X23-0200 |
| ISO | Vc [m/min] | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P1-P5 | 50-65 | 0,010 | 0,015 | 0,020 | 0,030 | 0,040 | 0,060 | 0,075 | 0,085 | 0,100 | 0,110 |
| P6-P12 | 40-50 | 0,005 | 0,010 | 0,010 | 0,100 | 0,010 | 0,015 | 0,020 | 0,020 | 0,025 | 0,030 |
| K1-K4 | 60-80 | 0,005 | 0,010 | 0,010 | 0,015 | 0,030 | 0,030 | 0,040 | 0,050 | 0,055 | 0,060 |
| K5-K6 | 50-70 | 0,005 | 0,010 | 0,010 | 0,015 | 0,030 | 0,030 | 0,040 | 0,050 | 0,055 | 0,060 |
| N7-N9 | 90-140 | 0,015 | 0,025 | 0,030 | 0,030 | 0,035 | 0,040 | 0,050 | 0,060 | 0,075 | 0,090 |
Пример заказа
M9-434X20-0020
X-MILL 440L 3x4x15x50 VHM AT
R - для инструментов с радиусом при вершине
Другие размеры инструмента доступны по запросу.
