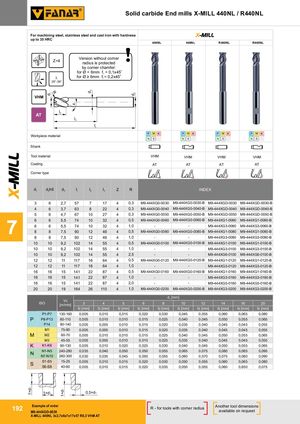

X-MILL 1×d1 d1 1×d1 λ d3 d2 R Solid carbide End mills X-MILL 440NL / R440NL For machining steel, stainless steel and cast iron with hardness X-MILL up to 35 HRC 440NL 440NL R440NL R440NL Z=4 Version without corner !radius is protected by corner chamfer: for Ø < 6mm f1 = 0,1x45o l for Ø ≥ 6mm f1 = 0,2x45o 35°-39° VHM l2 AT l3 l1 P M K P M K P M K P M K Workpiece material N S H N S H N S H N S H Shank Tool material VHM VHM VHM VHM Coating AT AT AT AT Corner type d1 d2h6 d3 l1 l2 l3 Z R INDEX 3 6 2,7 57 7 17 4 0,3 M9-444XG0-0030 M9-444XG0-0030-B M9-444XGD-0030 M9-444XGD-0030-B Tolerancja 4 6 3,7 63 8 22 4 0,3 M9-444XG0-0040 M9-444XG0-0040-B M9-444XGD-0040 M9-444XGD-0040-B 5 6 4,7 67 10 27 4 0,3 M9-444XG0-0050 M9-444XG0-0050-B M9-444XGD-0050 M9-444XGD-0050-B 6 6 5,5 74 10 32 4 0,5 M9-444XG0-0060 M9-444XG0-0060-B M9-444XG1-0060 M9-444XG1-0060-B 7 6 6 5,5 74 10 32 4 1,0 - - M9-444XG3-0060 M9-444XG3-0060-B887,590124640,5M9-444XG0-0080M9-444XG0-0080-BM9-444XG1-0080M9-444XG1-0080-B 8 8 7,5 90 12 46 4 1,0 - - M9-444XG3-0080 M9-444XG3-0080-B 10 10 9,2 102 14 55 4 0,5 M9-444XG0-0100 M9-444XG0-0100-B M9-444XG1-0100 M9-444XG1-0100-B 10 10 9,2 102 14 55 4 1,0 - - M9-444XG3-0100 M9-444XG3-0100-B 10 10 9,2 102 14 55 4 2,5 - - M9-444XG6-0100 M9-444XG6-0100-B 12 12 11 117 16 64 4 0,5 M9-444XG0-0120 M9-444XG0-0120-B M9-444XG1-0120 M9-444XG1-0120-B 12 12 11 117 16 64 4 1,0 - - M9-444XG3-0120 M9-444XG3-0120-B 16 16 15 141 22 87 4 0,5 M9-444XG0-0160 M9-444XG0-0160-B M9-444XG1-0160 M9-444XG1-0160-B 16 16 15 141 22 87 4 1,0 - - M9-444XG3-0160 M9-444XG3-0160-B 16 16 15 141 22 87 4 2,0 - - M9-444XG5-0160 M9-444XG5-0160-B 20 20 19 164 26 110 4 1,0 M9-444XG0-0200 M9-444XG0-0200-B M9-444XG3-0200 M9-444XG3-0200-B d1 [mm] Vc ISO [m/min] 3 4 5 6 8 10 12 14 16 20 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] P1-P7 130-160 0,005 0,010 0,015 0,020 0,030 0,045 0,055 0,060 0,065 0,080 P P8-P13 60-110 0,005 0,010 0,010 0,015 0,025 0,040 0,045 0,050 0,055 0,065 P14 90-140 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,055 M1 75-90 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,055 M M2 60-70 0,005 0,010 0,010 0,015 0,025 0,040 0,045 0,050 0,055 0,065 M3 45-55 0,005 0,005 0,010 0,015 0,025 0,035 0,040 0,045 0,045 0,055 K K1-K6 90-130 0,005 0,010 0,020 0,025 0,030 0,040 0,045 0,050 0,055 0,065 N1-N5 240-280 0,035 0,040 0,050 0,050 0,055 0,065 0,075 0,080 0,085 0,095 N N7-N10 260-300 0,030 0,035 0,045 0,050 0,055 0,060 0,070 0,075 0,080 0,090 S1-S5 15-25 0,005 0,010 0,015 0,020 0,030 0,050 0,055 0,060 0,065 0,080 S S6-S8 40-60 0,005 0,010 0,015 0,020 0,035 0,050 0,055 0,060 0,650 0,075 1×d1 0,5×d1 Example of order192M9-444XGD-0030 R - for tools with corner radius Another tool dimensionsavailable on request X-MILL 440NL 3x2,7x6x7x17x57 R0,3 VHM AT
