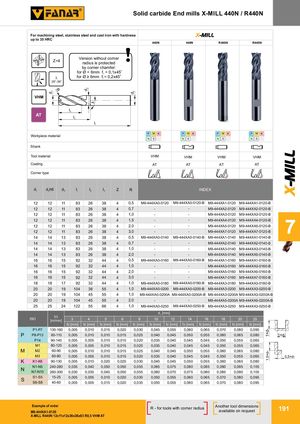

Общий каталог FANAR 2021 - страница 194

d1 d3 λ d2 1×d11,5×d1 X-MILL R Solid carbide End mills X-MILL 440N / R440N For machining steel, stainless steel and cast iron with hardness X-MILL up to 35 HRC 440N 440N R440N R440N Z=4 Version without corner !radius is protected by corner chamfer: for Ø < 6mm f1 = 0,1x45o l for Ø ≥ 6mm f1 = 0,2x45o 35°-39° VHM l2 AT l3 l1 P M K P M K P M K P M K Workpiece material N S H N S H N S H N S H Shank Tool material VHM VHM VHM VHM Coating AT AT AT AT Corner type d1 d2h6 d3 l1 l2 l3 Z R INDEX 12 12 11 83 26 38 4 0,5 M9-444XA0-0120 M9-444XA0-0120-B M9-444XA1-0120 M9-444XA1-0120-B Tolerancja 12 12 11 83 26 38 4 0,7 - - M9-444XA2-0120 M9-444XA2-0120-B 12 12 11 83 26 38 4 1,0 - - M9-444XA3-0120 M9-444XA3-0120-B 12 12 11 83 26 38 4 1,5 - - M9-444XA4-0120 M9-444XA4-0120-B 12 12 11 83 26 38 4 2,0 -12121183263843,0- -- M9-444XA5-0120 M9-444XA5-0120-BM9-444XA7-0120M9-444XA7-0120-B7 14 14 13 83 26 38 4 0,5 M9-444XA0-0140 M9-444XA0-0140-B M9-444XA1-0140 M9-444XA1-0140-B 14 14 13 83 26 38 4 0,7 - - M9-444XA2-0140 M9-444XA2-0140-B 14 14 13 83 26 38 4 1,0 - - M9-444XA3-0140 M9-444XA3-0140-B 14 14 13 83 26 38 4 2,0 - - M9-444XA5-0140 M9-444XA5-0140-B 16 16 15 92 32 44 4 0,5 M9-444XA0-0160 M9-444XA0-0160-B M9-444XA1-0160 M9-444XA1-0160-B 16 16 15 92 32 44 4 1,0 - - M9-444XA3-0160 M9-444XA3-0160-B 16 16 15 92 32 44 4 2,0 - - M9-444XA5-0160 M9-444XA5-0160-B 16 16 15 92 32 44 4 3,0 - - M9-444XA7-0160 M9-444XA7-0160-B 18 18 17 92 32 44 4 1,0 M9-444XA0-0180 M9-444XA0-0180-B M9-444XA3-0180 M9-444XA3-0180-B 20 20 19 104 38 55 4 1,0 M9-444XA0-0200 M9-444XA0-0200-B M9-444XA3-0200 M9-444XA3-0200-B 20 20 19 104 45 55 4 1,0 M9-444XA0-0200A M9-444XA0-0200A-B M9-444XA3-0200A M9-444XA3-0200A-B 20 20 19 104 45 55 4 2,0 - - M9-444XA5-0200A M9-444XA5-0200A-B 25 25 24 122 55 66 4 1,0 M9-444XA0-0250 M9-444XA0-0250-B M9-444XA3-0250 M9-444XA3-0250-B d1 [mm] Vc ISO [m/min] 3 4 5 6 8 10 12 14 16 18 20 25 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] P1-P7 130-160 0,005 0,010 0,015 0,020 0,030 0,045 0,055 0,060 0,065 0,070 0,080 0,095 P P8-P13 60-110 0,005 0,010 0,010 0,015 0,025 0,040 0,045 0,050 0,055 0,060 0,065 0,080 1×d1 P14 90-140 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,050 0,055 0,065 M1 80-120 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,050 0,055 0,065 M M2 60-90 0,005 0,010 0,010 0,015 0,025 0,040 0,045 0,050 0,055 0,060 0,065 0,080 M3 60-80 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,050 0,055 0,065 0,5×d1 K K1-K6 90-130 0,005 0,010 0,020 0,025 0,030 0,040 0,045 0,050 0,055 0,060 0,065 0,080 N1-N5 240-280 0,035 0,040 0,050 0,050 0,055 0,065 0,075 0,080 0,085 0,090 0,095 0,105 N N7-N10 260-300 0,030 0,035 0,045 0,050 0,055 0,060 0,070 0,075 0,080 0,085 0,090 0,105 S1-S5 15-25 0,005 0,005 0,010 0,020 0,030 0,050 0,055 0,060 0,065 0,070 0,080 0,095 S S6-S8 40-60 0,005 0,005 0,015 0,020 0,035 0,050 0,055 0,060 0,065 0,070 0,080 0,095 Example of orderM9-444XA1-0120 R - for tools with corner radius Another tool dimensionsavailable on request 191 X-MILL R440N 12x11x12x26x38x83 R0,5 VHM AT
