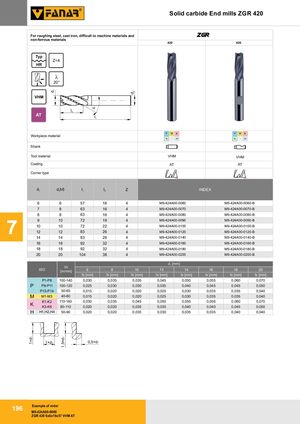

Твердосплавные монолитные концевые фрезы ZGR 420

ZGR 420

Для черновой обработки стали, чугуна, труднообрабатываемых материалов и цветных металлов.

Обрабатываемый материал	P M K N S H
Хвостовик
Материал инструмента	VHM
Покрытие	AT
Тип угла

d1	d2h6	l1	l2	Z	INDEX	INDEX-B
6	6	57	16	4	M9-424A00-0060	M9-424A00-0060-B
7	8	63	16	4	M9-424A00-0070	M9-424A00-0070-B
8	8	63	16	4	M9-424A00-0080	M9-424A00-0080-B
9	10	72	19	4	M9-424A00-0090	M9-424A00-0090-B
10	10	72	22	4	M9-424A00-0100	M9-424A00-0100-B
12	12	83	26	4	M9-424A00-0120	M9-424A00-0120-B
14	14	83	26	4	M9-424A00-0140	M9-424A00-0140-B
16	16	92	32	4	M9-424A00-0160	M9-424A00-0160-B
18	18	92	32	4	M9-424A00-0180	M9-424A00-0180-B
20	20	104	38	4	M9-424A00-0200	M9-424A00-0200-B

ISO	Vc [m/min]	6	8	10	12	14	16	18	20
P1-P8	100-140	0,030	0,035	0,035	0,045	0,050	0,055	0,060	0,070
P9-P11	100-120	0,025	0,030	0,030	0,035	0,040	0,045	0,045	0,050
P13-P14	50-65	0,015	0,020	0,020	0,025	0,030	0,035	0,035	0,040
M1-M3	40-60	0,015	0,020	0,020	0,025	0,030	0,035	0,035	0,040
K1-K2	110-160	0,030	0,035	0,045	0,050	0,055	0,056	0,060	0,070
K3-K6	80-110	0,020	0,020	0,035	0,035	0,040	0,040	0,045	0,050
H1,H2,H4	50-90	0,020	0,020	0,035	0,030	0,035	0,035	0,040	0,040

Пример заказа

M9-424A00-0060
ZGR 420 6x6x16x57 VHM AT
