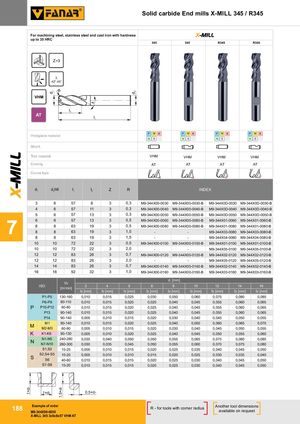

X-MILL 1×d1 d1 1,5×d1 λ d2 R Solid carbide End mills X-MILL 345 / R345 For machining steel, stainless steel and cast iron with hardness X-MILL up to 35 HRC 345 345 R345 R345 Z=3 l 42°-45° VHM l2 AT l1 P M K P M K P M K P M K Workpiece material N S H N S H N S H N S H Shank Tool material VHM VHM VHM VHM Coating AT AT AT AT Corner type d1 d2h6 l1 l2 Z R INDEX 3 6 57 8 3 0,3 M9-344X00-0030 M9-344X00-0030-B M9-344X0D-0030 M9-344X0D-0030-B Tolerancja 4 6 57 11 3 0,3 M9-344X00-0040 M9-344X00-0040 -B M9-344X0D-0040 M9-344X0D-0040-B 5 6 57 13 3 0,3 M9-344X00-0050 M9-344X00-0050 -B M9-344X0D-0050 M9-344X0D-0050-B 6 6 57 13 3 0,5 M9-344X00-0060 M9-344X00-0060 -B M9-344X01-0060 M9-344X01-0060-B 7 8 8 63 19 3 0,5 M9-344X00-0080 M9-344X00-0080 -B M9-344X01-0080 M9-344X01-0080-B88631931,0--M9-344X03-0080M9-344X03-0080-B 8 8 63 19 3 1,5 - - M9-344X04-0080 M9-344X04-0080-B 10 10 72 22 3 0,5 M9-344X00-0100 M9-344X00-0100 -B M9-344X01-0100 M9-344X01-0100-B 10 10 72 22 3 2,0 - - M9-344X05-0100 M9-344X05-0100-B 12 12 83 26 3 0,7 M9-344X00-0120 M9-344X00-0120 -B M9-344X02-0120 M9-344X02-0120-B 12 12 83 26 3 2,0 - - M9-344X05-0120 M9-344X05-0120-B 14 14 83 26 3 0,7 M9-344X00-0140 M9-344X00-0140 -B M9-344X02-0140 M9-344X02-0140-B 16 16 92 32 3 1,0 M9-344X00-0160 M9-344X00-0160-B M9-344X03-0160 M9-344X03-0160-B d1 [mm] Vc ISO 3 4 5 6 8 10 12 14 16 [m/min] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] P1-P5 130-160 0,010 0,015 0,025 0,030 0,050 0,060 0,075 0,080 0,085 P6-P9 80-110 0,010 0,015 0,020 0,025 0,040 0,045 0,055 0,060 0,065 P P10-P12 60-80 0,010 0,015 0,020 0,025 0,040 0,045 0,055 0,060 0,065 P13 90-140 0,010 0,015 0,020 0,025 0,040 0,045 0,055 0,060 0,065 P14 90-140 0,005 0,010 0,015 0,020 0,030 0,040 0,045 0,050 0,055 M1 90-140 0,010 0,015 0,020 0,025 0,040 0,050 0,060 0,065 0,070 M M2-M3 60-90 0,005 0,010 0,015 0,020 0,030 0,040 0,045 0,050 0,055 K K1-K6 90-130 0,005 0,010 0,020 0,025 0,040 0,045 0,050 0,055 0,060 N1-N5 240-280 0,035 0,040 0,050 0,050 0,055 0,065 0,075 0,080 0,085 N N7-N10 260-300 0,030 0,035 0,045 0,050 0,055 0,060 0,070 0,075 0,080 S1,S3 15-25 0,005 0,010 0,015 0,020 0,025 0,035 0,040 0,045 0,050 S2,S4-S5 10-20 0,005 0,010 0,010 0,015 0,020 0,025 0,030 0,035 0,040 S S6 40-60 0,010 0,015 0,015 0,020 0,025 0,030 0,040 0,045 0,050 S7-S8 15-20 0,010 0,015 0,015 0,020 0,025 0,030 0,040 0,045 0,050 1×d1 0,5×d1 Example of order188M9-344X00-0030 R - for tools with corner radius Another tool dimensionsavailable on request X-MILL 345 3x6x8x57 VHM AT
