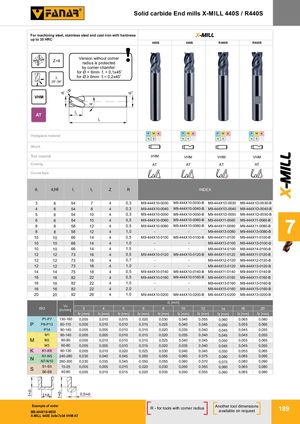

1×d 1 1×d1 d1 λ d2 X-MILL R Solid carbide End mills X-MILL 440S / R440S For machining steel, stainless steel and cast iron with hardness X-MILL up to 35 HRC 440S 440S R440S R440S Z=4 Version without corner !radius is protected by corner chamfer: for Ø < 6mm f1 = 0,1x45o l for Ø ≥ 6mm f1 = 0,2x45o 35°-39° VHM AT l2 l1 P M K P M K P M K P M K Workpiece material N S H N S H N S H N S H Shank Tool material VHM VHM VHM VHM Coating AT AT AT AT Corner type d1 d2h6 l1 l2 Z R INDEX 3Tolerancja6 54 7 4 0,3 M9-444X10-0030 M9-444X10-0030-B M9-444X1D-0030 M9-444X1D-0030-B 4 6 54 8 4 0,3 M9-444X10-0040 M9-444X10-0040-B M9-444X1D-0040 M9-444X1D-0040-B 5 6 54 10 4 0,3 M9-444X10-0050 M9-444X10-0050-B M9-444X1D-0050 M9-444X1D-0050-B 6 6 54 10 4 0,5 M9-444X10-0060 M9-444X10-0060-B M9-444X11-0060 M9-444X11-0060-B 88 88 58 125812 44 0,5 M9-444X10-0080 M9-444X10-0080-B M9-444X11-0080 M9-444X11-0080-B1,0--M9-444X13-0080M9-444X13-0080-B7 10 10 66 14 4 0,5 M9-444X10-0100 M9-444X10-0100-B M9-444X11-0100 M9-444X11-0100-B 10 10 66 14 4 1,0 - - M9-444X13-0100 M9-444X13-0100-B 10 10 66 14 4 1,5 - - M9-444X14-0100 M9-444X14-0100-B 12 12 73 16 4 0,5 M9-444X10-0120 M9-444X10-0120-B M9-444X11-0120 M9-444X11-0120-B 12 12 73 16 4 0,7 - - M9-444X12-0120 M9-444X12-0120-B 12 12 73 16 4 1,0 - - M9-444X13-0120 M9-444X13-0120-B 14 14 75 18 4 0,5 M9-444X10-0140 M9-444X10-0140-B M9-444X11-0140 M9-444X11-0140-B 16 16 82 22 4 0,5 M9-444X10-0160 M9-444X10-0160-B M9-444X11-0160 M9-444X11-0160-B 16 16 82 22 4 1,0 - - M9-444X13-0160 M9-444X13-0160-B 16 16 82 22 4 2,0 - - M9-444X15-0160 M9-444X15-0160-B 20 20 92 26 4 1,0 M9-444X10-0200 M9-444X10-0200-B M9-444X13-0200 M9-444X13-0200-B d1 [mm] Vc ISO [m/min] 3 4 5 6 8 10 12 14 16 20 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] P1-P7 130-160 0,005 0,010 0,015 0,020 0,030 0,045 0,055 0,060 0,065 0,080 P P8-P13 60-110 0,005 0,010 0,010 0,015 0,025 0,040 0,045 0,050 0,055 0,065 P14 90-140 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,055 M1 90-140 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,055 M M2 60-90 0,005 0,010 0,010 0,015 0,025 0,040 0,045 0,050 0,055 0,065 M3 60-80 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,045 0,045 0,055 K K1-K6 90-130 0,005 0,010 0,020 0,025 0,030 0,040 0,045 0,050 0,055 0,065 N1-N5 240-280 0,035 0,040 0,045 0,050 0,055 0,065 0,075 0,080 0,085 0,095 N N7-N10 260-300 0,030 0,035 0,045 0,050 0,055 0,060 0,070 0,075 0,080 0,090 S1-S5 15-25 0,005 0,005 0,010 0,020 0,030 0,050 0,055 0,060 0,065 0,080 S S6-S8 40-60 0,005 0,010 0,015 0,020 0,035 0,050 0,055 0,060 0,065 0,080 1×d1 0,5×d1 Example of orderM9-444X10-0030 R - for tools with corner radius Another tool dimensionsavailable on request189 X-MILL 440S 3x6x7x54 VHM AT
