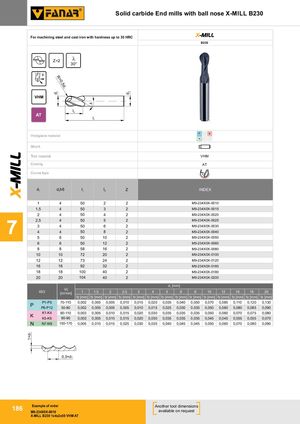

R=0,5d 1 X-MILL 1×d1 d1 λ d2 Solid carbide End mills with ball nose X-MILL B230 For machining steel and cast iron with hardness up to 35 HRC X-MILL B230 Z=2 l 30° B VHM l2 AT l1 P M K Workpiece material N S H Shank Tool material VHM Coating AT Corner type d1 d2h6 l1 l2 Z INDEX 1 4 50 2 2 M9-234X0X-0010 Tolerancja 1,5 4 50 3 2 M9-234X0X-0015 2 4 50 4 2 M9-234X0X-0020 2,5 4 50 5 2 M9-234X0X-0025 7 34 4 50450 68 22 M9-234X0X-0030M9-234X0X-0040 5 6 50 10 2 M9-234X0X-0050 6 6 50 12 2 M9-234X0X-0060 8 8 58 16 2 M9-234X0X-0080 10 10 72 20 2 M9-234X0X-0100 12 12 73 24 2 M9-234X0X-0120 16 16 92 32 2 M9-234X0X-0160 18 18 100 40 2 M9-234X0X-0180 20 20 104 40 2 M9-234X0X-0200 d1 [mm] Vc ISO [m/min] 1 1,5 2 2,5 3 4 5 6 8 10 12 16 18 20 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] P1-P5 70-110 0,002 0,005 0,005 0,010 0,015 0,020 0,035 0,040 0,050 0,070 0,085 0,110 0,120 0,130 P P6-P12 50-80 0,002 0,005 0,005 0,005 0,010 0,015 0,025 0,030 0,035 0,050 0,060 0,080 0,085 0,090 K1-K4 90-110 0,003 0,005 0,010 0,015 0,020 0,030 0,035 0,035 0,035 0,050 0,060 0,070 0,075 0,080 K K5-K6 80-90 0,003 0,005 0,010 0,015 0,020 0,030 0,035 0,035 0,035 0,045 0,045 0,055 0,055 0,070 N N7-N9 150-170 0,005 0,010 0,015 0,025 0,030 0,035 0,040 0,045 0,045 0,050 0,060 0,070 0,080 0,090 0,5×d1 Example of order186M9-234X0X-0010 Another tool dimensionsavailable on request X-MILL B230 1x4x2x50 VHM AT
