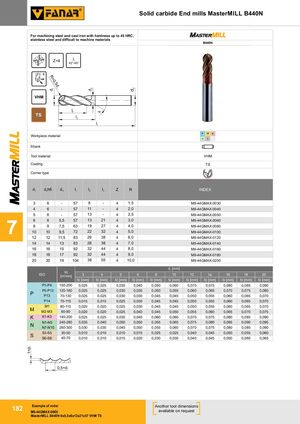

R=0,5d 1 MASTERMILL 1×d1 d1 d3 λ d2 Solid carbide End mills MasterMILL B440N For machining steel and cast iron with hardness up to 45 HRC, MASTERMILL stainless steel and difficult to machine materials B440N Z=4 l 42°-45° B VHM l2 TS l3 l1 P M K Workpiece material N S H Shank Tool material VHM Coating TS Corner type d1 d2h6 d3 l1 l2 l3 Z R INDEX 3 6 - 57 8 - 4 1,5 M9-44GMAX-0030 Tolerancja 4 6 - 57 11 - 4 2,0 M9-44GMAX-0040 5 6 - 57 13 - 4 2,5 M9-44GMAX-0050 6 6 5,5 57 13 21 4 3,0 M9-44GMAX-0060 7 8 8 7,5 63 19 27 4 4,010109,572223245,0 M9-44GMAX-0080M9-44GMAX-0100 12 12 11,5 83 26 38 4 6,0 M9-44GMAX-0120 14 14 13 83 26 38 4 7,0 M9-44GMAX-0140 16 16 15 92 32 44 4 8,0 M9-44GMAX-0160 18 18 17 92 32 44 4 9,0 M9-44GMAX-0180 20 20 19 104 38 55 4 10,0 M9-44GMAX-0200 d1 [mm] Vc ISO [m/min] 3 4 5 6 8 10 12 14 16 18 20 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] P1-P4 150-200 0,025 0,025 0,030 0,040 0,050 0,060 0,070 0,075 0,080 0,085 0,090 P5-P12 120-160 0,025 0,025 0,030 0,035 0,050 0,055 0,060 0,065 0,070 0,075 0,080 P P13 70-130 0,025 0,025 0,030 0,030 0,045 0,045 0,050 0,055 0,060 0,065 0,070 P14 70-110 0,015 0,015 0,025 0,030 0,045 0,045 0,050 0,055 0,060 0,065 0,070 M1 80-110 0,020 0,020 0,025 0,030 0,045 0,045 0,050 0,055 0,060 0,065 0,070 M M2-M3 60-90 0,020 0,020 0,025 0,040 0,045 0,050 0,055 0,060 0,065 0,070 0,075 K K1-K5 140-200 0,025 0,025 0,030 0,040 0,060 0,060 0,070 0,075 0,080 0,085 0,090 N1-N5 240-280 0,035 0,040 0,050 0,050 0,055 0,065 0,075 0,080 0,085 0,090 0,095 N N7-N10 260-300 0,030 0,035 0,045 0,050 0,055 0,060 0,070 0,075 0,080 0,085 0,090 S3-S5 30-50 0,010 0,010 0,010 0,015 0,025 0,025 0,040 0,045 0,050 0,055 0,060 S S6-S8 40-70 0,010 0,010 0,015 0,020 0,030 0,030 0,040 0,045 0,050 0,060 0,065 0,5×d1 Example of order182M9-44GMAX-0060 Another tool dimensionsavailable on request MasterMILL B440N 6x5,5x6x13x21x57 VHM TS
