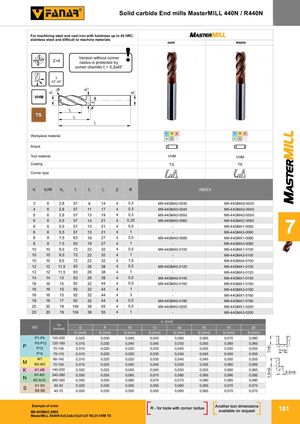

Твердосплавные монолитные концевые фрезы MasterMILL 440N / R440N

MASTERMILL 440N / R440N

Для обработки стали и чугуна твёрдостью до 45 HRC, нержавеющей стали и труднообрабатываемых материалов.

Версия без радиуса при вершине защищена фаской f1 = 0,2x45°.

d1	d2h6	d3	l1	l2	l3	Z	R	440N INDEX	R440N INDEX
3	6	2,8	57	8	14	4	0,3	M9-44GMA0-0030	M9-44GMAD-0030
4	6	2,8	57	11	17	4	0,3	M9-44GMA0-0040	M9-44GMAD-0040
5	6	2,8	57	13	19	4	0,3	M9-44GMA0-0050	M9-44GMAD-0050
6	6	5,5	57	13	21	4	0,25	M9-44GMA0-0060	M9-44GMAC-0060
6	6	5,5	57	13	21	4	0,5	M9-44GMA0-0080	M9-44GMA1-0060
6	6	5,5	57	13	21	4	1	-	M9-44GMA3-0060
8	8	7,5	63	19	27	4	0,5	-	M9-44GMA1-0080
8	8	7,5	63	19	27	4	1	-	M9-44GMA3-0080
10	10	9,5	72	22	32	4	0,5	M9-44GMA0-0100	M9-44GMA1-0100
10	10	9,5	72	22	32	4	1	-	M9-44GMA3-0100
10	10	9,5	72	22	32	4	1,5	-	M9-44GMA4-0100
12	12	11,5	83	26	38	4	0,5	M9-44GMA0-0120	M9-44GMA1-0120
12	12	11,5	83	26	38	4	1	-	M9-44GMA3-0120
14	14	13	83	26	38	4	0,5	M9-44GMA0-0140	M9-44GMA1-0140
16	16	15	92	32	44	4	0,5	M9-44GMA0-0160	M9-44GMA1-0160
16	16	15	92	32	44	4	1	-	M9-44GMA3-0160
16	16	15	92	32	44	4	3	-	M9-44GMA7-0160
18	18	17	92	32	44	4	0,5	M9-44GMA0-0180	M9-44GMA1-0180
20	20	19	104	38	55	4	0,5	M9-44GMA0-0200	M9-44GMA1-0200
20	20	19	104	38	55	4	1	-	M9-44GMA3-0200

ISO	Vc [m/min]	d1=6 fz[mm]	d1=8 fz[mm]	d1=10 fz[mm]	d1=12 fz[mm]	d1=14 fz[mm]	d1=16 fz[mm]	d1=18 fz[mm]	d1=20 fz[mm]
P1-P4	150-200	0,020	0,030	0,045	0,055	0,060	0,065	0,070	0,080
P5-P12	120-160	0,015	0,030	0,040	0,045	0,050	0,055	0,060	0,065
P13	70-130	0,010	0,020	0,020	0,035	0,040	0,045	0,050	0,055
P14	70-110	0,010	0,020	0,020	0,035	0,040	0,045	0,050	0,055
M1	90-140	0,010	0,020	0,020	0,035	0,040	0,045	0,050	0,055
M2-M3	70-100	0,015	0,025	0,040	0,045	0,050	0,055	0,060	0,065
K1-K6	140-200	0,020	0,025	0,040	0,045	0,050	0,055	0,060	0,065
N1-N5	240-280	0,050	0,055	0,065	0,075	0,080	0,085	0,090	0,095
N7-N10	260-300	0,050	0,055	0,060	0,070	0,075	0,080	0,085	0,090
S1-S5	30-50	0,020	0,030	0,050	0,055	0,060	0,065	0,070	0,075
S6-S8	40-70	0,020	0,035	0,050	0,055	0,060	0,065	0,070	0,075

M9-44GMAC-0060
MasterMILL R440N 6x5,5x6x13x21x57 R0,25 VHM TS

R - для инструментов с радиусом при вершине

Другие размеры инструмента доступны по запросу.
