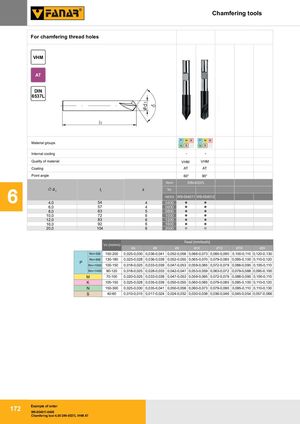

Общий каталог FANAR 2021 - страница 175

Общий каталог FANAR 2018

Общий каталог FANAR 2018

Каталог FANAR цельные твердосплавные фрезы

Каталог FANAR цельные твердосплавные фрезы

Инструменты для снятия фаски

Для снятия фаски резьбовых отверстий.

VHM	AT	DIN 6537L

Группы материалов	P M K / N S H		P M K / N S H
Внутреннее охлаждение	-		-
Качество материала	VHM		VHM
Покрытие	AT		AT
Угол при вершине	60°		90°
Норма	DIN-6537L

Ćd1	l1	z	INDEX W9-054011	INDEX W9-054012
4,0	54	4	0400
6,0	57	4	0600
8,0	63	5	0800
10,0	72	6	1000
12,0	83	6	1200
16,0	92	6	1600
20,0	104	6	2000

Группа	Rm	Vc м/мин	Подача Ø4	Ø6	Ø8	Ø10	Ø12	Ø16	Ø20
P	Rm<500	150-200	0,025-0,030	0,036-0,041	0,052-0,058	0,066-0,073	0,085-0,090	0,100-0,110	0,120-0,130
	Rm<800	130-180	0,023-0,028	0,036-0,039	0,052-0,055	0,065-0,070	0,079-0,085	0,095-0,100	0,110-0,120
	Rm<1000	100-150	0,018-0,025	0,033-0,039	0,047-0,053	0,059-0,065	0,072-0,079	0,088-0,095	0,100-0,110
	Rm<1400	90-120	0,018-0,025	0,028-0,033	0,042-0,047	0,053-0,059	0,063-0,072	0,079-0,088	0,095-0,100
M	70-100	0,020-0,025	0,033-0,039	0,047-0,053	0,059-0,065	0,072-0,079	0,088-0,095	0,100-0,110
K	100-150	0,025-0,028	0,035-0,039	0,050-0,055	0,060-0,065	0,079-0,085	0,095-0,100	0,110-0,120
N	150-300	0,025-0,030	0,035-0,041	0,050-0,058	0,060-0,073	0,079-0,090	0,095-0,110	0,110-0,130
S	40-60	0,010-0,015	0,017-0,024	0,024-0,032	0,030-0,038	0,036-0,046	0,045-0,054	0,057-0,066

Пример заказа

W9-054011-0400
Инструмент для снятия фаски 4,00 DIN-6537L VHM AT
