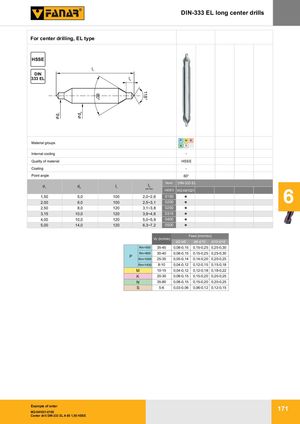

Общий каталог FANAR 2021 - страница 174
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
WK — DIN-333 EL — Длинные центровочные свёрла
Для центрового сверления, тип EL.
| HSSE | DIN 333 EL |
| Группы материалов | P M K / N S H | |
|---|---|---|
| Внутреннее охлаждение | - | |
| Качество материала | HSSE | |
| Покрытие | - | |
| Угол при вершине | 60° | |
| Норма | DIN-333 EL | |
| d1 | d2 | l1 | 2l min-max | INDEX W2-041021 |
|---|---|---|---|---|
| 1,50 | 5,0 | 100 | 2,0~2,6 | 0150 |
| 2,00 | 6,0 | 100 | 2,5~3,1 | 0200 |
| 2,50 | 8,0 | 120 | 3,1~3,8 | 0250 |
| 3,15 | 10,0 | 120 | 3,9~4,6 | 0315 |
| 4,00 | 10,0 | 120 | 5,0~5,9 | 0400 |
| 5,00 | 14,0 | 120 | 6,3~7,2 | 0500 |
| Группа | Rm | Vc м/мин | Подача Ø2-Ø6 | Подача Ø6-Ø10 | Подача Ø10-Ø16 |
|---|---|---|---|---|---|
| P | Rm<500 | 35-45 | 0,08-0,15 | 0,15-0,25 | 0,25-0,30 |
| Rm<800 | 30-40 | 0,08-0,15 | 0,15-0,25 | 0,25-0,30 | |
| Rm<1000 | 25-35 | 0,05-0,14 | 0,14-0,20 | 0,20-0,25 | |
| Rm<1400 | 8-10 | 0,04-0,12 | 0,12-0,15 | 0,15-0,18 | |
| M | 10-15 | 0,04-0,12 | 0,12-0,18 | 0,18-0,22 | |
| K | 20-30 | 0,08-0,15 | 0,15-0,20 | 0,20-0,25 | |
| N | 35-80 | 0,08-0,15 | 0,15-0,20 | 0,20-0,25 | |
| S | 5-6 | 0,03-0,06 | 0,06-0,12 | 0,12-0,15 |
Пример заказа
W2-041021-0150
Центровочное сверло DIN-333 EL A 60 1,50 HSSE
