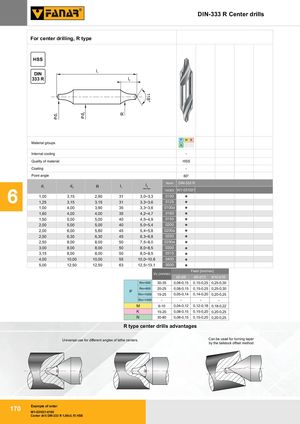

DIN-333 R — Центровочные свёрла
Для центрового сверления, тип R.
| HSS | DIN 333 R |
| Группы материалов | P M K / N S H | |
|---|---|---|
| Внутреннее охлаждение | - | |
| Качество материала | HSS | |
| Покрытие | - | |
| Угол при вершине | 60° | |
| Норма | DIN-333 118° R | |
| d1 | d2 | R | l1 | 2l min-max | INDEX W1-031021 |
|---|---|---|---|---|---|
| 1,00 | 3,15 | 2,90 | 31 | 3,0~3,3 | 0100 |
| 1,25 | 3,15 | 3,15 | 31 | 3,3~3,6 | 0125 |
| 1,00 | 4,00 | 3,90 | 35 | 3,3~3,6 | 0100a |
| 1,60 | 4,00 | 4,00 | 35 | 4,2~4,7 | 0160 |
| 1,50 | 5,00 | 5,00 | 40 | 4,5~4,9 | 0150 |
| 2,00 | 5,00 | 5,00 | 40 | 5,0~5,4 | 0200 |
| 2,00 | 6,00 | 5,80 | 45 | 5,4~5,8 | 0200a |
| 2,50 | 6,30 | 6,30 | 45 | 6,3~6,8 | 0250 |
| 2,50 | 8,00 | 8,00 | 50 | 7,5~8,0 | 0250a |
| 3,00 | 8,00 | 8,00 | 50 | 8,0~8,5 | 0300 |
| 3,15 | 8,00 | 8,00 | 50 | 8,0~8,5 | 0315 |
| 4,00 | 10,00 | 10,00 | 55 | 10,0~10,6 | 0400 |
| 5,00 | 12,50 | 12,50 | 63 | 12,5~13,1 | 0500 |
| Группа | Rm | Vc м/мин | Подача Ø2-Ø6 | Подача Ø6-Ø10 | Подача Ø10-Ø16 |
|---|---|---|---|---|---|
| P | Rm<500 | 30-35 | 0,08-0,15 | 0,15-0,25 | 0,25-0,30 |
| Rm<800 | 20-25 | 0,08-0,15 | 0,15-0,25 | 0,25-0,30 | |
| Rm<1000 | 15-25 | 0,05-0,14 | 0,14-0,20 | 0,20-0,25 | |
| Rm<1400 | - | - | - | - | |
| M | 6-10 | 0,04-0,12 | 0,12-0,18 | 0,18-0,22 | |
| K | 15-20 | 0,08-0,15 | 0,15-0,20 | 0,20-0,25 | |
| N | 30-80 | 0,08-0,15 | 0,15-0,20 | 0,20-0,25 |
Преимущества центровочных свёрл типа R
- Универсальное применение для различных углов центров токарного станка.
- Может использоваться для точения конуса методом смещения задней бабки.
Пример заказа
W1-031021-0100
Центровочное сверло DIN-333 R 1,00x3,15 HSS
