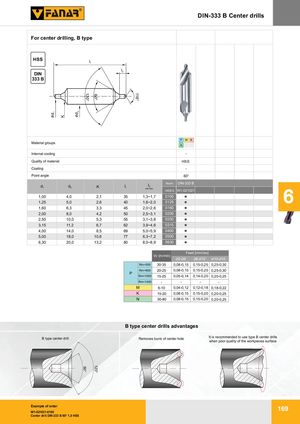

WK — DIN-333 B — Центровочные свёрла
Для центрового сверления, тип B.
| HSS | DIN 333 B |
| Группы материалов | P M K / N S H | |
|---|---|---|
| Внутреннее охлаждение | - | |
| Качество материала | HSS | |
| Покрытие | - | |
| Угол при вершине | 60° | |
| Норма | DIN-333 B | |
| d1 | d2 | K | l1 | l2 min-max | INDEX W1-021021 |
|---|---|---|---|---|---|
| 1,00 | 4,0 | 2,1 | 35 | 1,3~1,7 | 0100 |
| 1,25 | 5,0 | 2,6 | 40 | 1,6~2,0 | 0125 |
| 1,60 | 6,3 | 3,3 | 45 | 2,0~2,6 | 0160 |
| 2,00 | 8,0 | 4,2 | 50 | 2,5~3,1 | 0200 |
| 2,50 | 10,0 | 5,3 | 55 | 3,1~3,8 | 0250 |
| 3,15 | 11,2 | 6,7 | 62 | 3,9~4,6 | 0315 |
| 4,00 | 14,0 | 8,5 | 69 | 5,0~5,9 | 0400 |
| 5,00 | 18,0 | 10,6 | 77 | 6,3~7,2 | 0500 |
| 6,30 | 20,0 | 13,2 | 80 | 8,0~8,9 | 0630 |
| Группа | Rm | Vc м/мин | Подача Ø2-Ø6 | Подача Ø6-Ø10 | Подача Ø10-Ø16 |
|---|---|---|---|---|---|
| P | Rm<500 | 30-35 | 0,08-0,15 | 0,15-0,25 | 0,25-0,30 |
| Rm<800 | 20-25 | 0,08-0,15 | 0,15-0,25 | 0,25-0,30 | |
| Rm<1000 | 15-25 | 0,05-0,14 | 0,14-0,20 | 0,20-0,25 | |
| Rm<1400 | - | - | - | - | |
| M | 6-10 | 0,04-0,12 | 0,12-0,18 | 0,18-0,22 | |
| K | 15-20 | 0,08-0,15 | 0,15-0,20 | 0,20-0,25 | |
| N | 30-80 | 0,08-0,15 | 0,15-0,20 | 0,20-0,25 |
Преимущества центровочных свёрл типа B
- Устраняет заусенцы центрового отверстия.
- Рекомендуется использовать центровочные свёрла типа B при низком качестве поверхности заготовок.
Пример заказа
W1-021021-0100
Центровочное сверло DIN-333 B 60° 1,0 HSS
