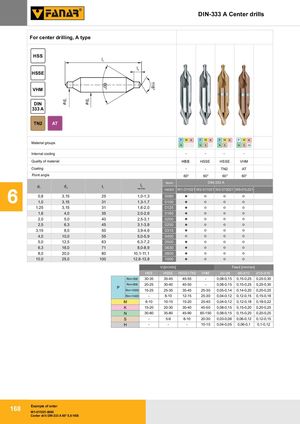

60° 118° d1 d2 DIN-333 A Center drills For center drilling, A type HSS l1 l2 HSSE VHM DIN 333 A TN2 AT P M K P M K P M K P M K Material groups N S H N S H N S H N S H Internal cooling - - - - Quality of material HSS HSSE HSSE VHM Coating - - TN2 AT Point angle 60° 60° 60° 60° Nakrój / Chamfer Norm DIN-333 A d1 d2 l1 l2 min-max INDEX W1-011021 W2-011021 W2-013021 W9-01L021 6 0,8 3,151,03,15 2531 1,0-1,3 00801,3-1,70100 1,25 3,15 31 1,6-2,0 0125 1,6 4,0 35 2,0-2,6 0160 2,0 5,0 40 2,5-3,1 0200 2,5 6,3 45 3,1-3,8 0250 3,15 8,0 50 3,9-4,6 0315 4,0 10,0 55 5,0-5,9 0400 5,0 12,5 63 6,3-7,2 0500 6,3 16,0 71 8,0-8,9 0630 8,0 20,0 80 10,1-11,1 0800 10,0 25,0 100 12,8-13,8 1000 Vc[m/min] Feed [mm/rev] 7 HSS HSSE HSSE+TN2 VHM Ø2-Ø6 Ø6-Ø10 Ø10-Ø16Rm<50030-3535-4545-55-0,08-0,150,15-0,250,25-0,30 Rm<800 20-25 30-40 40-50 - 0,08-0,15 0,15-0,25 0,25-0,30 P Rm<1000 15-25 25-35 35-45 25-30 0,05-0,14 0,14-0,20 0,20-0,25 Rm<1400 - 8-10 12-15 25-30 0,04-0,12 0,12-0,15 0,15-0,18 M 6-10 10-15 15-20 25-40 0,04-0,12 0,12-0,18 0,18-0,22 K 15-20 20-30 30-40 45-50 0,08-0,15 0,15-0,20 0,20-0,25 N 30-80 35-80 45-90 60-150 0,08-0,15 0,15-0,20 0,20-0,25 S - 5-6 8-10 20-30 0,03-0,06 0,06-0,12 0,12-0,15 H - - - 10-15 0,04-0,05 0,06-0,1 0,1-0,12 Example of order 168 W1-011021-0080 Center drill DIN-333 A 60° 0,8 HSS
