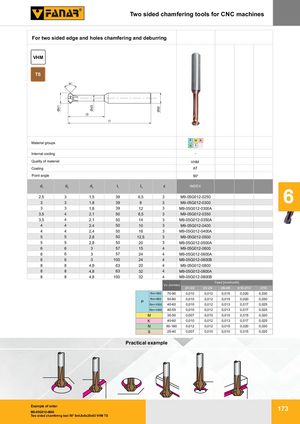

Общий каталог FANAR 2021 - страница 176
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
WK — Двусторонние инструменты для снятия фаски для станков с ЧПУ
Для двусторонней обработки кромок и снятия фаски отверстий, а также удаления заусенцев.
| VHM | TS |
| Группы материалов | P M K / N S H | |
|---|---|---|
| Внутреннее охлаждение | - | |
| Качество материала | VHM | |
| Покрытие | AT | |
| Угол при вершине | 90° | |
| d1 | d2 | d3 | l1 | l3 | z | INDEX |
|---|---|---|---|---|---|---|
| 2,5 | 3 | 1,5 | 39 | 6,5 | 3 | M9-05G012-0250 |
| 3 | 3 | 1,8 | 39 | 8 | 3 | M9-05G012-0300 |
| 3 | 3 | 1,8 | 39 | 12 | 3 | M9-05G012-0300A |
| 3,5 | 4 | 2,1 | 50 | 8,5 | 3 | M9-05G012-0350 |
| 3,5 | 4 | 2,1 | 50 | 14 | 3 | M9-05G012-0350A |
| 4 | 4 | 2,4 | 50 | 10 | 3 | M9-05G012-0400 |
| 4 | 4 | 2,4 | 50 | 16 | 3 | M9-05G012-0400A |
| 5 | 5 | 2,8 | 50 | 12,5 | 3 | M9-05G012-0500 |
| 5 | 5 | 2,8 | 50 | 20 | 3 | M9-05G012-0500A |
| 6 | 6 | 3 | 57 | 15 | 4 | M9-05G012-0600 |
| 6 | 6 | 3 | 57 | 24 | 4 | M9-05G012-0600A |
| 6 | 6 | 3 | 100 | 24 | 4 | M9-05G012-0600B |
| 8 | 8 | 4,8 | 63 | 20 | 4 | M9-05G012-0800 |
| 8 | 8 | 4,8 | 63 | 32 | 4 | M9-05G012-0800A |
| 8 | 8 | 4,8 | 100 | 32 | 4 | M9-05G012-0800B |
| Группа | Rm | Vc м/мин | Подача Ø1-Ø2 | Ø3-Ø4 | Ø6-Ø8 | Ø10-Ø12 | Ø16 |
|---|---|---|---|---|---|---|---|
| P | Rm<500 | 70-90 | 0,010 | 0,012 | 0,015 | 0,020 | 0,030 |
| Rm<800 | 50-80 | 0,010 | 0,012 | 0,015 | 0,020 | 0,030 | |
| Rm<1000 | 45-60 | 0,010 | 0,012 | 0,013 | 0,017 | 0,025 | |
| Rm<1400 | 40-55 | 0,010 | 0,012 | 0,013 | 0,017 | 0,025 | |
| M | 35-50 | 0,007 | 0,010 | 0,010 | 0,015 | 0,020 | |
| K | 40-60 | 0,010 | 0,012 | 0,013 | 0,017 | 0,025 | |
| N | 60-180 | 0,012 | 0,012 | 0,015 | 0,020 | 0,030 | |
| S | 25-40 | 0,007 | 0,010 | 0,010 | 0,015 | 0,020 |
Пример практического применения
Пример заказа
M9-05G012-0800
Двусторонний инструмент для снятия фаски 90° 8x4,8x8x20x63 VHM TS
