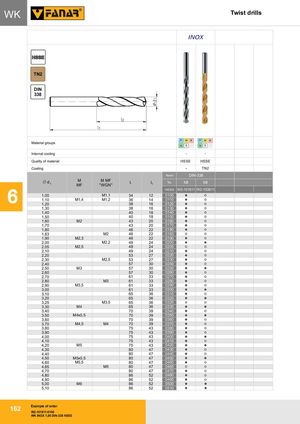

WK — Спиральные свёрла
| INOX | HSSE | TN2 | DIN 338 |
| Группы материалов | P M K / N S H | P M K / N S H | ||
|---|---|---|---|---|
| Внутреннее охлаждение | - | - | ||
| Качество материала | HSSE | HSSE | ||
| Покрытие | - | TN2 | ||
| Норма | DIN-338 | |||
| d1 | M / MF / MF "WGN" | l1 | l2 | Толеранс h8 | INDEX W2-101811 | INDEX W2-103811 |
|---|---|---|---|---|---|---|
| 1,00 | M1,4 | 34 | 12 | 0100 | ||
| 1,10 | M1,1 | 36 | 14 | 0110 | ||
| 1,20 | M1,2 | 38 | 16 | 0120 | ||
| 1,30 | 38 | 16 | 0130 | |||
| 1,40 | 40 | 18 | 0140 | |||
| 1,50 | 40 | 18 | 0150 | |||
| 1,60 | M2 | 43 | 20 | 0160 | ||
| 1,70 | 43 | 20 | 0170 | |||
| 1,80 | 46 | 22 | 0180 | |||
| 1,83 | M2 | 46 | 22 | 0183 | ||
| 1,90 | M2,3 | 46 | 22 | 0190 | ||
| 2,00 | M2,2 | 49 | 24 | 0200 | ||
| 2,05 | M2,5 | 49 | 24 | 0205 | ||
| 2,10 | 49 | 24 | 0210 | |||
| 2,20 | 53 | 27 | 0220 | |||
| 2,30 | M2,5 | 53 | 27 | 0230 | ||
| 2,40 | 57 | 30 | 0240 | |||
| 2,50 | M3 | 57 | 30 | 0250 | ||
| 2,60 | M3,5 | 57 | 30 | 0260 | ||
| 2,70 | 61 | 33 | 0270 | |||
| 2,80 | M3 | 61 | 33 | 0280 | ||
| 2,90 | 61 | 33 | 0290 | |||
| 3,00 | 61 | 33 | 0300 | |||
| 3,10 | 65 | 36 | 0310 | |||
| 3,20 | 65 | 36 | 0320 | |||
| 3,25 | M3,5 | 65 | 36 | 0325 | ||
| 3,30 | M4 | 65 | 36 | 0330 | ||
| 3,40 | 70 | 39 | 0340 | |||
| 3,50 | M4x0,5 | 70 | 39 | 0350 | ||
| 3,60 | 70 | 39 | 0360 | |||
| 3,70 | M4,5 / M4 | 70 | 39 | 0370 | ||
| 3,80 | 75 | 43 | 0380 | |||
| 3,90 | 75 | 43 | 0390 | |||
| 4,00 | 75 | 43 | 0400 | |||
| 4,10 | 75 | 43 | 0410 | |||
| 4,20 | M5 | 75 | 43 | 0420 | ||
| 4,30 | 80 | 47 | 0430 | |||
| 4,40 | 80 | 47 | 0440 | |||
| 4,50 | M5x0,5 | 80 | 47 | 0450 | ||
| 4,60 | M5,5 | 80 | 47 | 0460 | ||
| 4,65 | M5 | 80 | 47 | 0465 | ||
| 4,70 | 80 | 47 | 0470 | |||
| 4,80 | 86 | 52 | 0480 | |||
| 4,90 | 86 | 52 | 0490 | |||
| 5,00 | M6 | 86 | 52 | 0500 | ||
| 5,10 | 86 | 52 | 0510 |
Пример заказа
W2-101811-0100
WK INOX 1,00 DIN-338 HSSE
