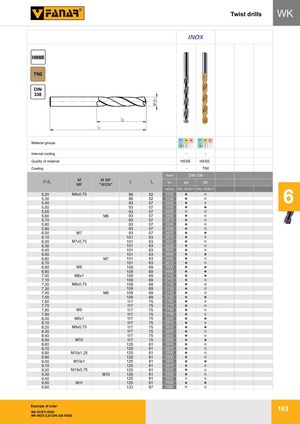

Общий каталог FANAR 2021 - страница 166
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
WK — Спиральные свёрла
| INOX | HSSE | TN2 | DIN 338 |
| Группы материалов | P M K / N S H | P M K / N S H | ||
|---|---|---|---|---|
| Внутреннее охлаждение | - | - | ||
| Качество материала | HSSE | HSSE | ||
| Покрытие | - | TN2 | ||
| Норма | DIN-338 | |||
| d1 | M / MF / MF "WGN" | l1 | l2 | Толеранс h8 | INDEX W2-101811 | INDEX W2-103811 |
|---|---|---|---|---|---|---|
| 5,20 | M6x0,75 | 86 | 52 | 0520 | ||
| 5,30 | 86 | 52 | 0530 | |||
| 5,40 | 93 | 57 | 0540 | |||
| 5,50 | 93 | 57 | 0550 | |||
| 5,55 | 93 | 57 | 0555 | |||
| 5,60 | M6 | 93 | 57 | 0560 | ||
| 5,70 | 93 | 57 | 0570 | |||
| 5,80 | 93 | 57 | 0580 | |||
| 5,90 | 93 | 57 | 0590 | |||
| 6,00 | M7 | 93 | 57 | 0600 | ||
| 6,10 | 101 | 63 | 0610 | |||
| 6,20 | M7x0,75 | 101 | 63 | 0620 | ||
| 6,30 | 101 | 63 | 0630 | |||
| 6,40 | 101 | 63 | 0640 | |||
| 6,50 | 101 | 63 | 0650 | |||
| 6,60 | M7 | 101 | 63 | 0660 | ||
| 6,70 | 101 | 63 | 0670 | |||
| 6,80 | M8 | 109 | 69 | 0680 | ||
| 6,90 | 109 | 69 | 0690 | |||
| 7,00 | M8x1 | 109 | 69 | 0700 | ||
| 7,10 | 109 | 69 | 0710 | |||
| 7,20 | M8x0,75 | 109 | 69 | 0720 | ||
| 7,30 | 109 | 69 | 0730 | |||
| 7,40 | M8 | 109 | 69 | 0740 | ||
| 7,50 | 109 | 69 | 0750 | |||
| 7,60 | 117 | 75 | 0760 | |||
| 7,70 | 117 | 75 | 0770 | |||
| 7,80 | M9 | 117 | 75 | 0780 | ||
| 7,90 | 117 | 75 | 0790 | |||
| 8,00 | M9x1 | 117 | 75 | 0800 | ||
| 8,10 | 117 | 75 | 0810 | |||
| 8,20 | M9x0,75 | 117 | 75 | 0820 | ||
| 8,30 | 117 | 75 | 0830 | |||
| 8,40 | 117 | 75 | 0840 | |||
| 8,50 | M10 | 117 | 75 | 0850 | ||
| 8,60 | 125 | 81 | 0860 | |||
| 8,70 | 125 | 81 | 0870 | |||
| 8,80 | M10x1,25 | 125 | 81 | 0880 | ||
| 8,90 | 125 | 81 | 0890 | |||
| 9,00 | M10x1 | 125 | 81 | 0900 | ||
| 9,10 | 125 | 81 | 0910 | |||
| 9,20 | M10x0,75 | 125 | 81 | 0920 | ||
| 9,30 | M10 | 125 | 81 | 0930 | ||
| 9,40 | 125 | 81 | 0940 | |||
| 9,50 | M11 | 125 | 81 | 0950 | ||
| 9,60 | 133 | 87 | 0960 |
Пример заказа
W2-101811-0520
WK INOX 5,20 DIN-338 HSSE
