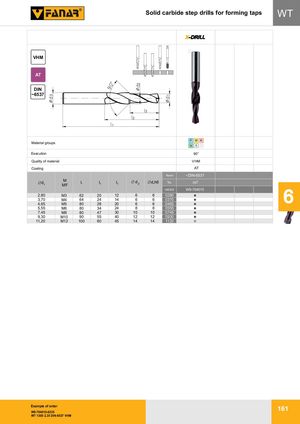

WK/WT — Твердосплавные ступенчатые свёрла для накатных метчиков
| VHM | AT | DIN ~6537 |
| Группы материалов | P M K / N S H | |
|---|---|---|
| Исполнение | 90° | |
| Внутреннее охлаждение | - | |
| Качество материала | VHM | |
| Покрытие | AT | |
| Норма | ~DIN-6537 | |
| d1 | M / MF | l1 | l2 | l3 | Ćd2 | Ćd3 h6 | Толеранс m7 | INDEX W9-704010 |
|---|---|---|---|---|---|---|---|---|
| 2,80 | M3 | 62 | 20 | 12 | 6 | 6 | 0280 | |
| 3,70 | M4 | 64 | 24 | 14 | 6 | 6 | 0370 | |
| 4,65 | M5 | 80 | 28 | 20 | 6 | 6 | 0465 | |
| 5,55 | M6 | 80 | 34 | 24 | 8 | 8 | 0555 | |
| 7,45 | M8 | 80 | 47 | 30 | 10 | 10 | 0745 | |
| 9,30 | M10 | 90 | 55 | 40 | 12 | 12 | 0930 | |
| 11,20 | M12 | 100 | 60 | 45 | 14 | 14 | 1120 |
Пример заказа
W9-704010-0235
WT 1300 2,35 DIN-6537 VHM
