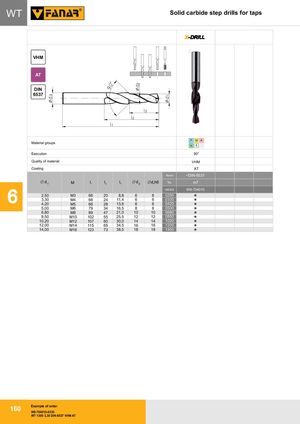

WT — Твердосплавные ступенчатые свёрла для нарезания резьбы под метчик
| VHM | AT | DIN 6537 |
| Группы материалов | P M K / N S H | |
|---|---|---|
| Исполнение | 90° | |
| Внутреннее охлаждение | - | |
| Качество материала | VHM | |
| Покрытие | AT | |
| Норма | ~DIN-6537 | |
| d1 | M | l1 | l2 | l3 | Ćd2 | Ćd2 h6 | Толеранс m7 | INDEX W9-704010 |
|---|---|---|---|---|---|---|---|---|
| 2,50 | M3 | 66 | 20 | 8,8 | 6 | 6 | 0250 | |
| 3,30 | M4 | 66 | 24 | 11,4 | 6 | 6 | 0330 | |
| 4,20 | M5 | 66 | 28 | 13,6 | 6 | 6 | 0420 | |
| 5,00 | M6 | 79 | 34 | 16,5 | 8 | 8 | 0500 | |
| 6,80 | M8 | 89 | 47 | 21,0 | 10 | 10 | 0680 | |
| 8,50 | M10 | 102 | 55 | 25,5 | 12 | 12 | 0850 | |
| 10,20 | M12 | 107 | 60 | 30,0 | 14 | 14 | 1020 | |
| 12,00 | M14 | 115 | 65 | 34,5 | 16 | 16 | 1200 | |
| 14,00 | M16 | 123 | 73 | 38,5 | 18 | 18 | 1400 |
Пример заказа
W9-704010-0330
WT 1300 3,30 DIN-6537 VHM AT
