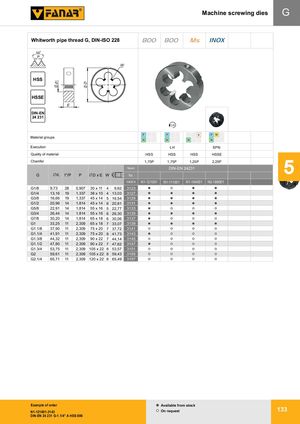

G — Машинные плашки — трубная резьба Whitworth G, DIN-ISO 228
| Группы материалов | 800 | 800 LH | Ms | INOX | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение | LH | SPN | ||||||||||
| Качество материала | HSS | HSS | HSS | HSSE | ||||||||
| Фаска | 1,75P | 1,75P | 1,25P | 2,25P | ||||||||
| G / Ćd1 | 1"/P | P | Ć D x E | W | Норм. допуск (по DIN-EN 24231) | INDEX N1-121001 | N1-111001 | N1-164001 | N2-188001 |
|---|---|---|---|---|---|---|---|---|---|
| G1/8 | 9,73 | 28 | 0,907 | 30 x 11 | 4 | 9,62 | 3123 | ||
| G1/4 | 13,16 | 19 | 1,337 | 38 x 10 | 4 | 13,03 | 3127 | ||
| G3/8 | 16,66 | 19 | 1,337 | 45 x 14 | 5 | 16,54 | 3129 | ||
| G1/2 | 20,96 | 14 | 1,814 | 45 x 14 | 6 | 20,81 | 3131 | ||
| G5/8 | 22,91 | 14 | 1,814 | 55 x 16 | 5 | 22,77 | 3133 | ||
| G3/4 | 26,44 | 14 | 1,814 | 55 x 16 | 6 | 26,30 | 3135 | ||
| G7/8 | 30,20 | 14 | 1,814 | 65 x 18 | 6 | 30,06 | 3137 | ||
| G1 | 33,25 | 11 | 2,309 | 65 x 18 | 7 | 33,07 | 3139 | ||
| G1.1/8 | 37,90 | 11 | 2,309 | 75 x 20 | 7 | 37,72 | 3141 | ||
| G1.1/4 | 41,91 | 11 | 2,309 | 75 x 20 | 8 | 41,73 | 3143 | ||
| G1.3/8 | 44,32 | 11 | 2,309 | 90 x 22 | 7 | 44,14 | 3145 | ||
| G1.1/2 | 47,80 | 11 | 2,309 | 90 x 22 | 7 | 47,62 | 3147 | ||
| G1.3/4 | 53,75 | 11 | 2,309 | 105 x 22 | 8 | 53,57 | 3151 | ||
| G2 | 59,61 | 11 | 2,309 | 105 x 22 | 8 | 59,43 | 3155 | ||
| G2.1/4 | 65,71 | 11 | 2,309 | 120 x 22 | 8 | 65,49 | 3157 |
Пример заказа
N1-121001-3143
DIN-EN 24 231 G-1.1/4” A HSS 800
Есть на складе / По запросу
