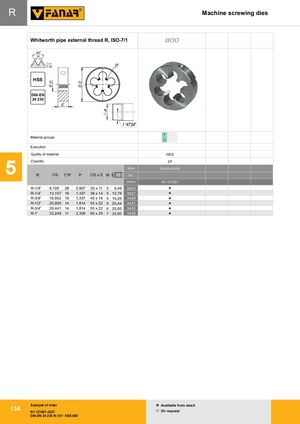

R — Машинные плашки — трубная наружная резьба Whitworth R, ISO-7/1
| R / Ćd1 | 1"/P | P | Ć D x E | W | Норм. допуск (по DIN-EN 24230) | INDEX N1-121001 | |
|---|---|---|---|---|---|---|---|
| R-1/8” | 9,728 | 28 | 0,907 | 30 x 11 | 5 | 9,48 | 3423 |
| R-1/4” | 13,157 | 19 | 1,337 | 38 x 14 | 5 | 12,78 | 3427 |
| R-3/8” | 16,662 | 19 | 1,337 | 45 x 18 | 5 | 16,26 | 3429 |
| R-1/2” | 20,955 | 14 | 1,814 | 55 x 22 | 5 | 20,44 | 3431 |
| R-3/4” | 26,441 | 14 | 1,814 | 55 x 22 | 6 | 25,85 | 3435 |
| R-1” | 33,249 | 11 | 2,309 | 65 x 25 | 7 | 32,60 | 3439 |
Допуск.
Пример заказа
N1-121001-3427
DIN-EN 24 230 R-1/4”- HSS 800
Есть на складе / По запросу
