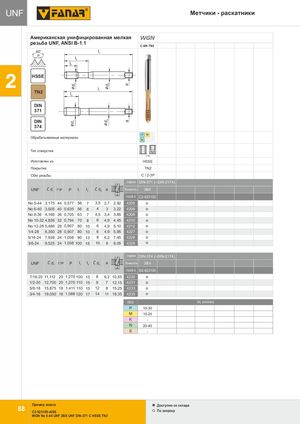

Общий каталог FANAR 2018 - страница 92
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Метчики - раскатники
UNF
Американская унифицированная мелкая резьба UNF, ANSI B-1.1
WGN
60
HSSE P PM
HSSE
TN2
DIN 371, DIN 374
Обрабатываемые материалы
Тип отверстия
Изготовлен из
Покрытие
Сбег резьбы
C / 2-3P — норма DIN-371 (~DIN-2174), точность 2BX
| UNF | Ćd1 | 1''/P | P | l1 | l2 | Ćd2 | a | INDEX | |
|---|---|---|---|---|---|---|---|---|---|
| No 5-44 | 3,175 | 44 | 0,577 | 56 | 7 | 3,5 | 2,7 | 2,92 | 4205 |
| No 6-40 | 3,505 | 40 | 0,635 | 56 | 6 | 4 | 3 | 3,22 | 4206 |
| No 8-36 | 4,166 | 36 | 0,705 | 63 | 7 | 4,5 | 3,4 | 3,85 | 4208 |
| No 10-32 | 4,826 | 32 | 0,794 | 70 | 8 | 6 | 4,9 | 4,45 | 4210 |
| No 12-28 | 5,486 | 28 | 0,907 | 80 | 10 | 6 | 4,9 | 5,10 | 4212 |
| 1/4-28 | 6,350 | 28 | 0,907 | 80 | 10 | 6 | 4,9 | 5,95 | 4227 |
| 5/16-24 | 7,938 | 24 | 1,058 | 90 | 13 | 8 | 6,2 | 7,45 | 4228 |
| 3/8-24 | 9,525 | 24 | 1,058 | 100 | 15 | 10 | 8 | 9,05 | 4229 |
Норма DIN-374 (~DIN-2174)
| UNF | Ćd1 | 1''/P | P | l1 | l2 | Ćd2 | a | INDEX | |
|---|---|---|---|---|---|---|---|---|---|
| 7/16-20 | 11,112 | 20 | 1,270 | 100 | 15 | 8 | 6,2 | 10,55 | 4230 |
| 1/2-20 | 12,700 | 20 | 1,270 | 110 | 15 | 9 | 7 | 12,15 | 4231 |
| 5/8-18 | 15,875 | 18 | 1,411 | 110 | 15 | 12 | 9 | 15,25 | 4233 |
| 3/4-16 | 19,050 | 16 | 1,588 | 120 | 17 | 14 | 11 | 18,35 | 4235 |
| ISO | Vc (m/min) |
|---|---|
| P | 10-30 |
| M | 10-25 |
| K | - |
| N | 20-40 |
| S | - |
Пример заказа
C2-923105-4205
WGN No 5-44 UNF 2BX UNF DIN-371 C HSSE TN2
Доступно со склада, цена в прайс-листе
Для быстрой доставки, цена по запросу
