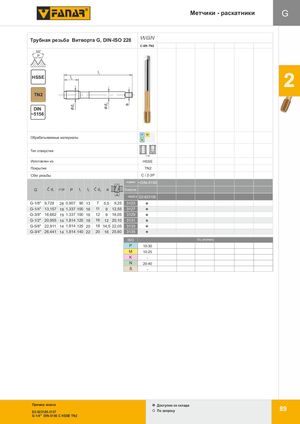

Общий каталог FANAR 2018 - страница 93
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Метчики - раскатники
G
Трубная резьба Витворта G, DIN-ISO 228
WGN
55
HSSE P PM
HSSE
TN2
DIN ~5156
Обрабатываемые материалы
Тип отверстия
Изготовлен из
Покрытие
Сбег резьбы
C / 2-3P — норма ~DIN-5156
| G | Ćd1 | 1''/P | P | l1 | l2 | Ćd2 | a | INDEX D2-923105 | |
|---|---|---|---|---|---|---|---|---|---|
| G-1/8" | 9,728 | 28 | 0,907 | 90 | 13 | 7 | 5,5 | 9,25 | 3123 |
| G-1/4" | 13,157 | 19 | 1,337 | 100 | 16 | 11 | 9 | 12,55 | 3127 |
| G-3/8" | 16,662 | 19 | 1,337 | 100 | 16 | 12 | 9 | 16,05 | 3129 |
| G-1/2" | 20,955 | 14 | 1,814 | 125 | 18 | 16 | 12 | 20,10 | 3131 |
| G-5/8" | 22,911 | 14 | 1,814 | 125 | 20 | 18 | 14,5 | 22,05 | 3133 |
| G-3/4" | 26,441 | 14 | 1,814 | 140 | 22 | 20 | 16 | 25,60 | 3135 |
| ISO | Vc (m/min) |
|---|---|
| P | 10-30 |
| M | 10-25 |
| K | - |
| N | 20-40 |
| S | - |
Пример заказа
D2-923105-3127
G-1/4" DIN-5156 C HSSE TN2
Доступно со склада, цена в прайс-листе
Для быстрой доставки, цена по запросу
