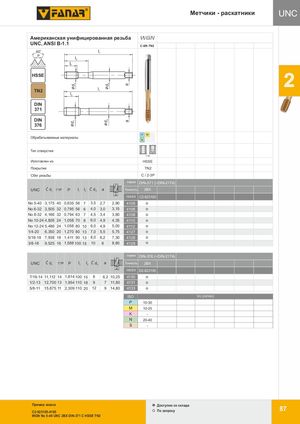

Общий каталог FANAR 2018 - страница 91
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Метчики - раскатники
UNC
Американская унифицированная резьба UNC, ANSI B-1.1
WGN
60
HSSE P PM
HSSE
TN2
DIN 371, DIN 376
Обрабатываемые материалы
Тип отверстия
Изготовлен из
Покрытие
Сбег резьбы
C / 2-3P — норма DIN-371 (~DIN-2174), точность 2BX
| UNC | Ćd1 | 1''/P | P | l1 | l2 | Ćd2 | a | INDEX | |
|---|---|---|---|---|---|---|---|---|---|
| No 5-40 | 3,175 | 40 | 0,635 | 56 | 7 | 3,5 | 2,7 | 2,90 | 4105 |
| No 6-32 | 3,505 | 32 | 0,795 | 56 | 6 | 4,0 | 3,0 | 3,15 | 4106 |
| No 8-32 | 4,166 | 32 | 0,794 | 63 | 7 | 4,5 | 3,4 | 3,80 | 4108 |
| No 10-24 | 4,826 | 24 | 1,058 | 70 | 8 | 6,0 | 4,9 | 4,35 | 4110 |
| No 12-24 | 5,486 | 24 | 1,058 | 80 | 10 | 6,0 | 4,9 | 5,00 | 4112 |
| 1/4-20 | 6,350 | 20 | 1,270 | 80 | 13 | 7,0 | 5,5 | 5,75 | 4127 |
| 5/16-18 | 7,938 | 18 | 1,411 | 90 | 13 | 8,0 | 6,2 | 7,30 | 4128 |
| 3/8-16 | 9,525 | 16 | 1,588 | 100 | 15 | 10 | 8 | 8,80 | 4129 |
Норма DIN-376 (~DIN-2174)
| UNC | Ćd1 | 1''/P | P | l1 | l2 | Ćd2 | a | INDEX | |
|---|---|---|---|---|---|---|---|---|---|
| 7/16-14 | 11,112 | 14 | 1,814 | 100 | 15 | 8 | 6,2 | 10,25 | 4130 |
| 1/2-13 | 12,700 | 13 | 1,954 | 110 | 18 | 9 | 7 | 11,80 | 4131 |
| 5/8-11 | 15,875 | 11 | 2,309 | 110 | 20 | 12 | 9 | 14,80 | 4133 |
| ISO | Vc (m/min) |
|---|---|
| P | 10-30 |
| M | 10-25 |
| K | - |
| N | 20-40 |
| S | - |
Пример заказа
C2-923105-4105
WGN No 5-40 UNC 2BX DIN-371 C HSSE TN2
Доступно со склада, цена в прайс-листе
Для быстрой доставки, цена по запросу
