Машинно-ручные метчики общего применения — G

Трубная резьба Витворта G, DIN-ISO 228, 55

HSSE, P, PM, 0

HSS, DIN 5157

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 1,5d

Изготовлен из: HSS

Покрытие

Сбег резьбы: ~3P

Норма	DIN-5157
INDEX	E1-131001

G	Ćd1	1''/P	P	l1	l2	l3	Ćd2	a	INDEX
G1/16	7,723	28	0,907	56	22	-	6	4,9	6,80	3121
G1/8	9,728	28	0,907	63	20	-	7	5,5	8,80	3123
G1/4	13,157	19	1,337	70	22	-	11	9,0	11,80	3127
G3/8	16,662	19	1,337	70	22	-	12	9,0	15,25	3129
G1/2	20,955	14	1,814	80	22	-	16	12,0	19,00	3131
G5/8	22,911	14	1,814	80	22	-	18	14,5	21,00	3133
G3/4	26,441	14	1,814	90	22	-	20	16,0	24,50	3035
G7/8	30,201	14	1,814	90	22	-	22	18,0	28,25	3137
G1	33,249	11	2,309	100	25	-	25	20,0	30,75	3139
G1.1/8	37,897	11	2,309	125	36	-	28	22,0	35,50	3141
G1.1/4	41,910	11	2,309	125	36	-	32	24,0	39,50	3143
G1.3/8	44,323	11	2,309	125	36	-	36	29,0	41,75	3145
G1.1/2	47,803	11	2,309	140	40	-	36	29,0	45,25	3147
G1.3/4	53,769	11	2,309	140	40	-	40	32,0	51,00	3151
G2	59,614	11	2,309	160	40	-	45	35,0	57,00	3155

Пример заказа: E1-131001-3127, G-1/4'' DIN-5157 HSS

Доступный со склада: По запросу

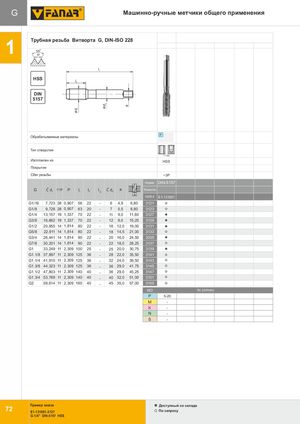

Общий каталог FANAR 2018 - страница 76
