Машинно-ручные метчики общего применения — G

Трубная резьба Витворта G, DIN-ISO 228, 55

HSSE, PM, P, 0

Ms, F

HSSE, DIN ~5157

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 1,5d

Изготовлен из: HSSE

Покрытие

Сбег резьбы: F / 1P

Норма	~DIN-5157
INDEX	E2-141401

G	Ćd1	1''/P	P	l1	l2	l3	Ćd2	a	INDEX
G3/8	16,662	19	1,337	70	22	-	12	9	15,25	3129
G1/2	20,965	14	1,814	80	22	-	16	12	19,00	3131
G3/4	26,441	14	1,814	90	22	-	20	16	24,50	3135
G1	33,259	11	2,309	100	25	-	25	20	30,75	3139

Пример заказа: E1-141401-3129, Машинные метчики Ms G-3/8'' ~DIN-5157 F HSSE

Доступный со склада: По запросу

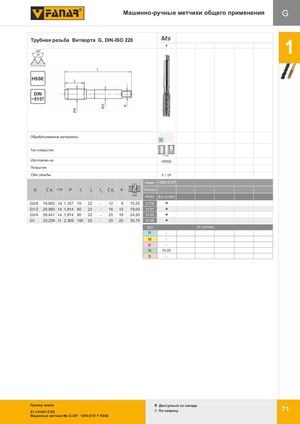

Общий каталог FANAR 2018 - страница 75
