G — Высокопроизводительные машинные метчики 800

Трубная резьба Витворта G, DIN-ISO 228, 55

HSSE, PM, P, 0

C, B, C-R40

HSSE, DIN ~5156

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 2,5d / < 1.5d / < 3d

Изготовлен из: HSSE

Покрытие

Сбег резьбы: C / 2-3P, C / 2-3P, B / 4-5P

Норма	DIN-5156
INDEX	D2-121101	D2-111101	D2-511101

G	Ćd1	1''/P	P	l1	l2	l2 R40	Ćd2	a	INDEX
G1/16	7,723	28	0,907	90	17	10	6,0	4,9	6,80	3121
G1/8	9,728	28	0,907	90	18	10	7,0	5,5	8,80	3123
G1/4	13,157	19	1,337	100	22	14	11,0	9,0	11,80	3127
G3/8	16,662	19	1,337	100	22	15	12,0	9,0	15,25	3129
G1/2	20,955	14	1,814	125	25	17	16,0	12,0	19,00	3131
G5/8	22,911	14	1,814	125	25	20	18,0	14,5	21,00	3133
G3/4	26,441	14	1,814	140	28	20	20,0	16,0	24,50	3035
G7/8	30,201	14	1,814	150	30	22	22,0	18,0	28,25	3137
G1	33,249	11	2,309	160	32	24	25,0	20,0	30,75	3139
G1.1/8	37,907	11	2,309	170	34	24	28,0	22,0	35,50	3141
G1.1/4	41,910	11	2,309	170	34	25	32,0	24,0	39,50	3143
G1.1/2	47,800	11	2,309	190	36	-	36,0	29,0	45,25	3147
G1.3/4	53,756	11	2,309	190	36	-	40,0	32,0	51,00	3151
G2	59,614	11	2,309	220	40	-	45,0	35,0	57,00	3155

Пример заказа: D2-121101-3123, 800 G-1/8'' DIN-5156 C HSSE

Доступный со склада: По запросу

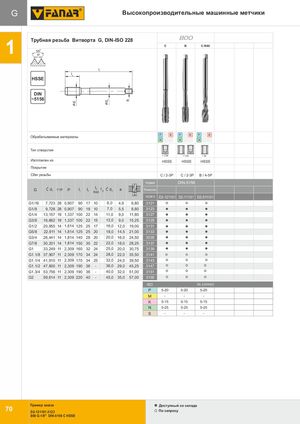

Общий каталог FANAR 2018 - страница 74
