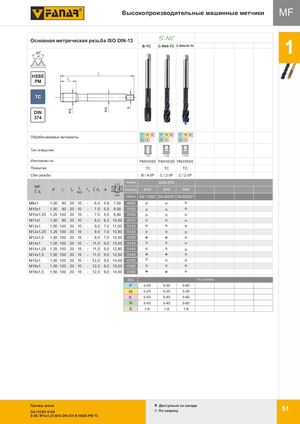

Общий каталог FANAR 2018 - страница 55
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
MF — Высокопроизводительные машинные метчики
Основная метрическая резьба ISO DIN-13, 60°, HSSE-PM-P
Серия S-NC
| Характеристика | B-TC | C-R45-TC | C-R45-IK-TC |
|---|---|---|---|
| Группы ISO | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H |
| Тип отверстия (глубина) | < 3d | < 2,5d | < 2,5d |
| Изготовлен из | PM/HSSE | PM/HSSE | PM/HSSE |
| Покрытие | TC | TC | TC |
| Сбег резьбы | B / 4-5P | C / 2-3P | C / 2-3P |
| Норма | DIN-374 | ||
| Точность | 6HX | 6HX | 6HX |
| INDEX | D4-115301 | D4-525301 | D4-525351 |
Размеры
| MF | P | l1 | l2 | l3 | Ø d2 | Ø d1 | a | INDEX |
|---|---|---|---|---|---|---|---|---|
| M8x1 | 1,00 | 90 | 20 | 10 | - | 6,0 | 4,9/7,00 | 0083 |
| M10x1 | 1,00 | 90 | 20 | 10 | - | 7,0 | 5,5/9,00 | 0103 |
| M10x1,25 | 1,25 | 100 | 20 | 15 | - | 7,0 | 5,5/8,80 | 0104 |
| M11x1 | 1,00 | 90 | 20 | 10 | - | 8,0 | 6,2/10,00 | 0113 |
| M12x1 | 1,00 | 100 | 20 | 10 | - | 9,0 | 7,0/11,00 | 0123 |
| M12x1,25 | 1,25 | 100 | 20 | 15 | - | 9,0 | 7,0/10,80 | 0124 |
| M12x1,5 | 1,50 | 100 | 20 | 15 | - | 9,0 | 7,0/10,50 | 0125 |
| M14x1 | 1,00 | 100 | 20 | 10 | - | 11,0 | 9,0/13,00 | 0143 |
| M14x1,25 | 1,25 | 100 | 20 | 15 | - | 11,0 | 9,0/12,80 | 0144 |
| M14x1,5 | 1,50 | 100 | 20 | 15 | - | 11,0 | 9,0/12,50 | 0145 |
| M15x1 | 1,00 | 100 | 20 | 10 | - | 12,0 | 9,0/14,00 | 0153 |
| M16x1 | 1,00 | 100 | 20 | 10 | - | 12,0 | 9,0/15,00 | 0163 |
| M16x1,5 | 1,50 | 100 | 20 | 15 | - | 12,0 | 9,0/14,50 | 0165 |
Скорость резания Vc (м/мин) по группам ISO
| ISO | B-TC | C-R45-TC | C-R45-IK-TC |
|---|---|---|---|
| P | 5-50 | 5-50 | 5-60 |
| M | 5-20 | 5-20 | 5-30 |
| K | 5-40 | 5-40 | 5-60 |
| N | 5-40 | 5-40 | 5-60 |
| S | 1-8 | 1-8 | 1-8 |
Пример заказа: D4-115301-0144 — S-NC M14x1,25-6HX DIN-374 B HSSE-PM TC
Доступный со склада: по запросу
