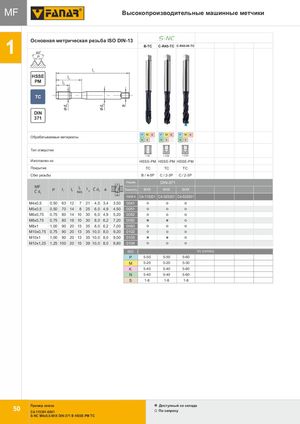

Общий каталог FANAR 2018 - страница 54
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
MF — Высокопроизводительные машинные метчики
Основная метрическая резьба ISO DIN-13, 60°, HSSE-PM-P
Серия S-NC
| Характеристика | B-TC | C-R45-TC | C-R45-IK-TC |
|---|---|---|---|
| Группы ISO | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H |
| Тип отверстия (глубина) | < 3d | < 2,5d | < 2,5d |
| Изготовлен из | HSSE-PM | HSSE-PM | HSSE-PM |
| Покрытие | TC | TC | TC |
| Сбег резьбы | B / 4-5P | C / 2-3P | C / 2-3P |
| Норма | DIN-371 | ||
| Точность | 6HX | 6HX | 6HX |
| INDEX | C4-115301 | C4-525301 | C4-525351 |
Размеры
| MF | P | l1 | l2 | l3 | Ø d2 | Ø d1 | a | INDEX |
|---|---|---|---|---|---|---|---|---|
| M4x0,5 | 0,50 | 63 | 12 | 7 | 21 | 4,5 | 3,4/3,50 | 0041 |
| M5x0,5 | 0,50 | 70 | 14 | 8 | 25 | 6,0 | 4,9/4,50 | 0051 |
| M6x0,75 | 0,75 | 80 | 14 | 10 | 30 | 6,0 | 4,9/5,20 | 0062 |
| M8x0,75 | 0,75 | 80 | 18 | 10 | 30 | 8,0 | 6,2/7,20 | 0082 |
| M8x1 | 1,00 | 90 | 20 | 13 | 35 | 8,0 | 6,2/7,00 | 0083 |
| M10x0,75 | 0,75 | 90 | 20 | 13 | 35 | 10,0 | 8,0/9,20 | 0102 |
| M10x1 | 1,00 | 90 | 20 | 13 | 35 | 10,0 | 8,0/9,00 | 0103 |
| M10x1,25 | 1,25 | 100 | 20 | 15 | 39 | 10,0 | 8,0/8,80 | 0104 |
Скорость резания Vc (м/мин) по группам ISO
| ISO | B-TC | C-R45-TC | C-R45-IK-TC |
|---|---|---|---|
| P | 5-50 | 5-50 | 5-60 |
| M | 5-20 | 5-20 | 5-30 |
| K | 5-40 | 5-40 | 5-60 |
| N | 5-40 | 5-40 | 5-60 |
| S | 1-8 | 1-8 | 1-8 |
Пример заказа: C4-115301-0041 — S-NC M4x0,5-6HX DIN-371 B HSSE-PM TC
Доступный со склада: по запросу
