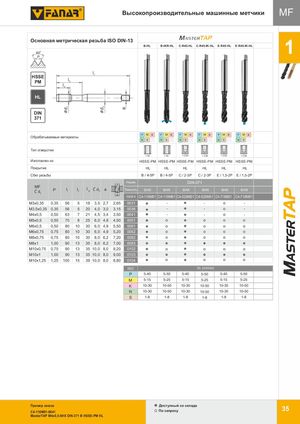

MasterTAP. Высокопроизводительные машинные метчики
Метрическая мелкая резьба ISO DIN-13, исполнение HSSE-PM с покрытием HL.
DIN 371
| Параметр | B-HL | B-IKR-HL | C-R45-HL | C-R45-IK-HL | E-R45-HL | E-R45-IK-HL |
|---|---|---|---|---|---|---|
| Тип отверстия (глубина) | < 3d | < 3d | < 2,5d | < 2,5d | < 2,5d | < 2,5d |
| Изготовлен из | HSSE-PM | HSSE-PM | HSSE-PM | HSSE-PM | HSSE-PM | HSSE-PM |
| Покрытие | HL | HL | HL | HL | HL | HL |
| Сбег резьбы | B / 4-5P | B / 4-5P | C / 2-3P | C / 2-3P | E / 1,5-2P | E / 1,5-2P |
| Норма | DIN-371 | |||||
| Точность | 6HX | |||||
| Базовый индекс | C4-118M01 | C4-118M61 | C4-528M01 | C4-528M51 | C4-718M01 | C4-718M51 |
| M x P | Допуск | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M3x0,35 | 0,35 | 56 | 5 | 18 | 3,5 | 2,7 | 2,65 | 0031 |
| M3,5x0,35 | 0,35 | 56 | 5 | 20 | 4,0 | 3,0 | 3,15 | 0036 |
| M4x0,5 | 0,50 | 63 | 7 | 21 | 4,5 | 3,4 | 3,50 | 0041 |
| M5x0,5 | 0,50 | 70 | 8 | 25 | 6,0 | 4,9 | 4,50 | 0051 |
| M6x0,5 | 0,50 | 80 | 10 | 30 | 6,0 | 4,9 | 5,50 | 0061 |
| M6x0,75 | 0,75 | 80 | 10 | 30 | 6,0 | 4,9 | 5,20 | 0062 |
| M8x0,75 | 0,75 | 80 | 10 | 30 | 8,0 | 6,2 | 7,20 | 0082 |
| M8x1 | 1,00 | 90 | 13 | 35 | 8,0 | 6,2 | 7,00 | 0083 |
| M10x0,75 | 0,75 | 90 | 13 | 35 | 10,0 | 8,0 | 9,20 | 0102 |
| M10x1 | 1,00 | 90 | 13 | 35 | 10,0 | 8,0 | 9,00 | 0103 |
| M10x1,25 | 1,25 | 100 | 15 | 39 | 10,0 | 8,0 | 8,80 | 0104 |
| Группа ISO | B-HL | B-IKR-HL | C-R45-HL | C-R45-IK-HL | E-R45-HL | E-R45-IK-HL |
|---|---|---|---|---|---|---|
| P | 5-40 | 5-50 | 5-40 | 5-50 | 5-40 | 5-50 |
| M | 5-15 | 5-25 | 5-15 | 5-25 | 5-15 | 5-25 |
| K | 10-30 | 10-50 | 10-30 | 10-50 | 10-30 | 10-50 |
| N | 10-30 | 10-50 | 10-30 | 10-50 | 10-30 | 10-50 |
| S | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 |
Пример заказа: C4-118M01-0041 (MasterTAP M4x0,5-6HX DIN-371 B HSSE-PM HL). Доступный со склада / по запросу.
