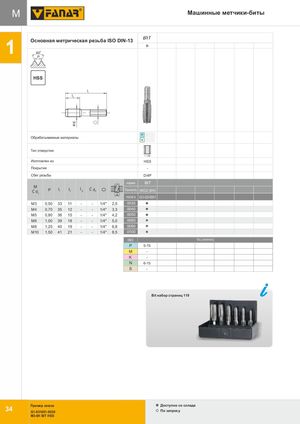

Общий каталог FANAR 2018 - страница 38
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
BIT. Машинные метчики-биты
Основная метрическая резьба ISO DIN-13, исполнение HSS.
| Параметр | D |
|---|---|
| Тип отверстия (глубина) | < 1,5d |
| Изготовлен из | HSS |
| Сбег резьбы | D / 4P |
| Норма | BIT |
| Точность | ISO2 (6H) |
| Базовый индекс | G1-031001 |
| M | P | l1 | l2 | Хвостовик | Ćd1 | Индекс |
|---|---|---|---|---|---|---|
| M3 | 0,50 | 33 | 11 | 1/4" | 2,5 | 0030 |
| M4 | 0,70 | 35 | 12 | 1/4" | 3,3 | 0040 |
| M5 | 0,80 | 36 | 15 | 1/4" | 4,2 | 0050 |
| M6 | 1,00 | 39 | 18 | 1/4" | 5,0 | 0060 |
| M8 | 1,25 | 40 | 19 | 1/4" | 6,8 | 0080 |
| M10 | 1,50 | 41 | 21 | 1/4" | 8,5 | 0100 |
| Группа ISO | Vc (m/min) |
|---|---|
| P | 5-15 |
| M | - |
| K | - |
| N | 6-15 |
| S | - |
Набор Bit — см. страницу 119.
Пример заказа: G1-031001-0030 (M3-6H BIT HSS). Доступно со склада / по запросу.
