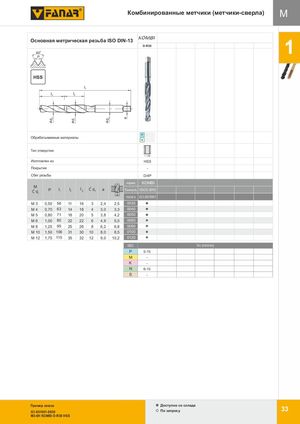

Общий каталог FANAR 2018 - страница 37
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
KOMBI. Комбинированные метчики (метчики-сверла)
Основная метрическая резьба ISO DIN-13, исполнение HSS.
| Параметр | D-R30 |
|---|---|
| Тип отверстия (глубина) | < 1,5d |
| Изготовлен из | HSS |
| Сбег резьбы | D / 4P |
| Норма | KOMBI |
| Точность | ISO2 (6H) |
| Базовый индекс | G1-051001 |
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,50 | 56 | 11 | 16 | 3 | 2,4 | 2,5 | 0030 |
| M4 | 0,70 | 63 | 14 | 18 | 4 | 3,0 | 3,3 | 0040 |
| M5 | 0,80 | 71 | 18 | 20 | 5 | 3,8 | 4,2 | 0050 |
| M6 | 1,00 | 80 | 22 | 22 | 6 | 4,9 | 5,0 | 0060 |
| M8 | 1,25 | 95 | 25 | 26 | 8 | 6,2 | 6,8 | 0080 |
| M10 | 1,50 | 106 | 31 | 30 | 10 | 8,0 | 8,5 | 0100 |
| M12 | 1,75 | 115 | 35 | 32 | 12 | 9,0 | 10,2 | 0120 |
| Группа ISO | Vc (m/min) |
|---|---|
| P | 5-15 |
| M | - |
| K | - |
| N | 6-15 |
| S | - |
Пример заказа: G1-051001-0030 (M3-6H KOMBI D-R30 HSS). Доступно со склада / по запросу.
