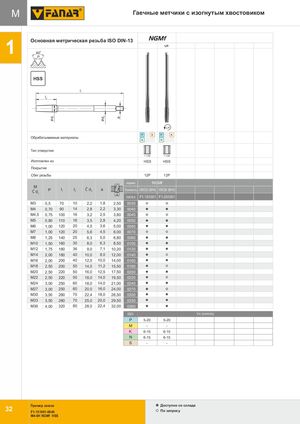

NGMf. Гаечные метчики с изогнутым хвостовиком
Основная метрическая резьба ISO DIN-13, исполнение HSS.
| Параметр | Норма | LH (левая резьба) |
|---|---|---|
| Тип отверстия (глубина) | < 1,5d | < 1,5d |
| Изготовлен из | HSS | HSS |
| Сбег резьбы | 12P | 12P |
| Норма | NGMf | |
| Точность | ISO2 (6H) | ISO2 (6H) |
| Базовый индекс | F1-151001 | F1-251001 |
| M | P | l1 | l2 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 70 | 10 | 2,2 | 1,8 | 2,50 | 0030 |
| M4 | 0,70 | 90 | 14 | 2,8 | 2,2 | 3,30 | 0040 |
| M4,5 | 0,75 | 100 | 16 | 3,2 | 2,5 | 3,80 | 0045 |
| M5 | 0,80 | 110 | 16 | 3,5 | 2,8 | 4,20 | 0050 |
| M6 | 1,00 | 120 | 20 | 4,5 | 3,6 | 5,00 | 0060 |
| M7 | 1,00 | 120 | 20 | 5,6 | 4,5 | 6,00 | 0070 |
| M8 | 1,25 | 140 | 25 | 6,3 | 5,0 | 6,80 | 0080 |
| M10 | 1,50 | 160 | 30 | 8,0 | 6,3 | 8,50 | 0100 |
| M12 | 1,75 | 180 | 36 | 9,0 | 7,1 | 10,20 | 0120 |
| M14 | 2,00 | 180 | 40 | 10,0 | 8,0 | 12,00 | 0140 |
| M16 | 2,00 | 200 | 40 | 12,5 | 10,0 | 14,00 | 0160 |
| M18 | 2,50 | 200 | 50 | 14,0 | 11,2 | 15,50 | 0180 |
| M20 | 2,50 | 220 | 50 | 16,0 | 12,5 | 17,50 | 0200 |
| M22 | 2,50 | 220 | 50 | 18,0 | 14,0 | 19,50 | 0220 |
| M24 | 3,00 | 250 | 60 | 18,0 | 14,0 | 21,00 | 0240 |
| M27 | 3,00 | 250 | 60 | 20,0 | 16,0 | 24,00 | 0270 |
| M30 | 3,50 | 280 | 70 | 22,4 | 18,0 | 26,50 | 0300 |
| M33 | 3,50 | 280 | 70 | 25,0 | 20,0 | 29,50 | 0330 |
| M36 | 4,00 | 320 | 80 | 28,0 | 22,4 | 32,00 | 0360 |
| Группа ISO | Норма, Vc (m/min) | LH, Vc (m/min) |
|---|---|---|
| P | 5-20 | 5-20 |
| M | - | - |
| K | 6-15 | 6-15 |
| N | 6-15 | 6-15 |
| S | - | - |
Пример заказа: F1-151001-0040 (M4-6H NGMf HSS). Доступно со склада / по запросу.
