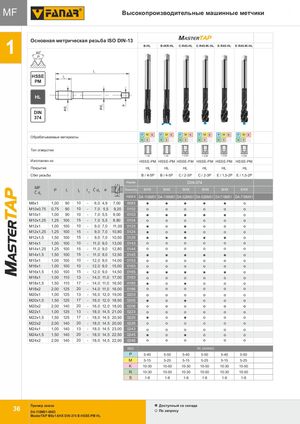

Общий каталог FANAR 2018 - страница 40

MASTERTAP d1 d2 a MF Высокопроизводительные машинные метчики MF Основная метрическая резьба ISO DIN-13 MASTERTAP 1 HS6S0E0 B-HL B-IKR-HL C-R45-HL C-R45-IK-HL E-R45-HL E-R45-IK-HL P PM l1 HSSE l2 PM HL DIN 374 P M K P M K P M K P M K P M K P M K Обрабатываемые материалы N S H N S H N S H N S H N S H N S H Тип отверстия < 3d < 3d < 2,5d < 2,5d < 2,5d < 2,5d Изготовлен из HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM Покрытие HL HL HL HL HL HL Сбег резьбы B / 4-5P B / 4-5P C / 2-3P C / 2-3P E / 1,5-2P E / 1,5-2P Норма DIN-374 MF INDEX Ćd TPolerancl1ja l2 l 3 Ć d2 a Точность 6HX 6HX 6HX 6HX 6HX 6HX 1 INDEX D4-118M01 D4-118M61 D4-528M01 D4-528M51 D4-718M01 D4-718M51 M8x1 1,00 90 10 - 6,0 4,9 7,00 0083 M10x0,75 0,75 90 10 - 7,0 5,5 9,20 0102 M10x1 1,00 90 10 - 7,0 5,5 9,00 0103 M10x1,25 1,25 100 15 - 7,0 5,5 8,80 0104 M12x1 1,00 100 10 - 9,0 7,0 11,00 0123 M12x1,25 1,25 100 15 - 9,0 7,0 10,80 0124 M12x1,5 1,50 100 15 - 9,0 7,0 10,50 0125 Tolerancja M14x1 1,00 100 10 - 11,0 9,0 13,00 0143 M14x1,25 1,25 100 15 - 11,0 9,0 12,80 0144 M14x1,5 1,50 100 15 - 11,0 9,0 12,50 0145 M15x1 1,00 100 10 - 12,0 9,0 14,00 0153 M16x1 1,00 100 10 - 12,0 9,0 15,00 0163 M16x1,5 1,50 100 15 - 12,0 9,0 14,50 0165 M18x1 1,00 110 13 - 14,0 11,0 17,00 0183 M18x1,5 1,50 110 17 - 14,0 11,0 16,50 0185 M18x2 2,00 125 20 - 14,0 11,0 16,00 0186 M20x1 1,00 125 13 - 16,0 12,0 19,00 0203 M20x1,5 1,50 125 17 - 16,0 12,0 18,50 0205 M20x2 2,00 140 20 - 16,0 12,0 18,00 0206 M22x1 1,00 125 13 - 18,0 14,5 21,00 0223 M22x1,5 1,50 125 17 - 18,0 14,5 20,50 0225 M22x2 2,00 140 20 - 18,0 14,5 20,00 0226 M24x1 1,00 140 13 - 18,0 14,5 23,00 0243 M24x1,5 1,50 140 20 - 18,0 14,5 22,50 0245 M24x2 2,00 140 20 - 18,0 14,5 22,00 0246 ISO Vc (m/min) P 5-40 5-50 5-40 5-50 5-40 5-50 M 5-15 5-25 5-15 5-25 5-15 5-25 K 10-30 10-50 10-30 10-50 10-30 10-50 N 10-30 10-50 10-30 10-50 10-30 10-50 S 1-8 1-8 1-8 1-8 1-8 1-8 Пример заказа Доступный со склада 36 D4-118M01-0083 По запросу MasterTAP M8x1-6HX DIN-374 B HSSE-PM HL
