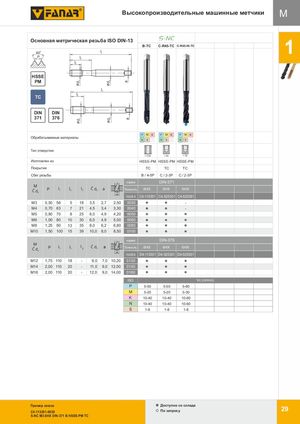

Общий каталог FANAR 2018 - страница 33
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
S-NC. Высокопроизводительные машинные метчики
Основная метрическая резьба ISO DIN-13, исполнение HSSE-PM с покрытием TC.
DIN 371 / DIN 376
| Параметр | B-TC | C-R45-TC | C-R45-IK-TC |
|---|---|---|---|
| Тип отверстия (глубина) | < 2,5d | < 3d | < 3d |
| Изготовлен из | HSSE-PM | HSSE-PM | HSSE-PM |
| Покрытие | TC | TC | TC |
| Сбег резьбы | B / 4-5P | C / 2-3P | C / 2-3P |
| Норма | DIN-371 | ||
| Точность | 6HX | ||
| Базовый индекс | C4-115301 | C4-525301 | C4-525351 |
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,50 | 56 | 5 | 18 | 3,5 | 2,7 | 2,50 | 0030 |
| M4 | 0,70 | 63 | 7 | 21 | 4,5 | 3,4 | 3,30 | 0040 |
| M5 | 0,80 | 70 | 8 | 25 | 6,0 | 4,9 | 4,20 | 0050 |
| M6 | 1,00 | 80 | 10 | 30 | 6,0 | 4,9 | 5,00 | 0060 |
| M8 | 1,25 | 90 | 13 | 35 | 8,0 | 6,2 | 6,80 | 0080 |
| M10 | 1,50 | 100 | 15 | 39 | 10,0 | 8,0 | 8,50 | 0100 |
Норма DIN-376, базовые индексы D4-115301 / D4-525301 / D4-525351:
| M | P | l1 | l2 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|
| M12 | 1,75 | 110 | 18 | 9,0 | 7,0 | 10,20 | 0120 |
| M14 | 2,00 | 110 | 20 | 11,0 | 9,0 | 12,00 | 0140 |
| M16 | 2,00 | 110 | 20 | 12,0 | 9,0 | 14,00 | 0160 |
| Группа ISO | B-TC | C-R45-TC | C-R45-IK-TC |
|---|---|---|---|
| P | 5-50 | 5-50 | 5-60 |
| M | 5-20 | 5-20 | 5-30 |
| K | 10-40 | 10-40 | 10-60 |
| N | 10-40 | 10-40 | 10-60 |
| S | 1-8 | 1-8 | 1-8 |
Пример заказа: C4-115301-0030 (S-NC M3-6HX DIN-371 B HSSE-PM TC). Доступно со склада / по запросу.
