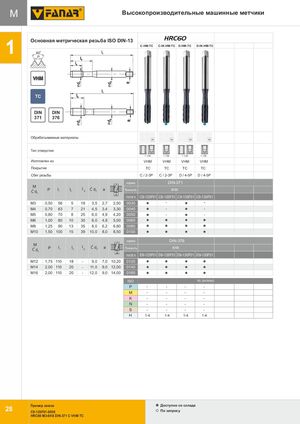

Общий каталог FANAR 2018 - страница 32
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
HRC60. Высокопроизводительные машинные метчики
Основная метрическая резьба ISO DIN-13, для закалённых сталей до HRC60, исполнение VHM с покрытием TC.
DIN 371 / DIN 376
| Параметр | C-HM-TC | C-IK-HM-TC | D-HM-TC | D-IK-HM-TC |
|---|---|---|---|---|
| Тип отверстия (глубина) | < 1,5d | < 1,5d | < 1,5d | < 1,5d |
| Изготовлен из | VHM | VHM | VHM | VHM |
| Покрытие | TC | TC | TC | TC |
| Сбег резьбы | C / 2-3P | C / 2-3P | D / 4-5P | D / 4-5P |
| Норма | DIN-371 | |||
| Точность | 6HX | |||
| Базовый индекс | C9-125F01 | C9-125F51 | C9-135F01 | C9-135F51 |
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,50 | 56 | 5 | 18 | 3,5 | 2,7 | 2,50 | 0030 |
| M4 | 0,70 | 63 | 7 | 21 | 4,5 | 3,4 | 3,30 | 0040 |
| M5 | 0,80 | 70 | 8 | 25 | 6,0 | 4,9 | 4,20 | 0050 |
| M6 | 1,00 | 80 | 10 | 30 | 6,0 | 4,9 | 5,00 | 0060 |
| M8 | 1,25 | 90 | 13 | 35 | 8,0 | 6,2 | 6,80 | 0080 |
| M10 | 1,50 | 100 | 15 | 39 | 10,0 | 8,0 | 8,50 | 0100 |
Норма DIN-376, базовые индексы D9-125F01 / D9-125F51 / D9-135F01 / D9-135F51:
| M | P | l1 | l2 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|
| M12 | 1,75 | 110 | 18 | 9,0 | 7,0 | 10,20 | 0120 |
| M14 | 2,00 | 110 | 20 | 11,0 | 9,0 | 12,00 | 0140 |
| M16 | 2,00 | 110 | 20 | 12,0 | 9,0 | 14,00 | 0160 |
| Группа ISO | C-HM-TC | C-IK-HM-TC | D-HM-TC | D-IK-HM-TC |
|---|---|---|---|---|
| P | - | - | - | - |
| M | - | - | - | - |
| K | 1-60 | 5-60 | 1-60 | 5-60 |
| N | - | - | 10-30 | 10-30 |
| H | 1-4 | 1-4 | 1-4 | 1-4 |
Пример заказа: C9-125F01-0030 (HRC60 M3-6HX DIN-371 C VHM TC). Доступно со склада / по запросу.
