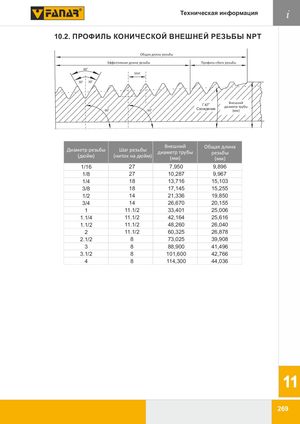

10.2. Профиль конической внешней резьбы NPT
Схема: общая длина резьбы, эффективная длина резьбы, профиль сбега резьбы, шаг, схождение, внешний диаметр трубы.
| Диаметр резьбы (дюйм) | Шаг резьбы (ниток на дюйм) | Внешний диаметр трубы (мм) | Общая длина резьбы (мм) |
|---|---|---|---|
| 1/16 | 27 | 7,950 | 9,896 |
| 1/8 | 27 | 10,287 | 9,967 |
| 1/4 | 18 | 13,716 | 15,103 |
| 3/8 | 18 | 17,145 | 15,255 |
| 1/2 | 14 | 21,336 | 19,850 |
| 3/4 | 14 | 26,670 | 20,155 |
| 1 | 11 1/2 | 33,401 | 25,006 |
| 1 1/4 | 11 1/2 | 42,164 | 25,616 |
| 1 1/2 | 11 1/2 | 48,260 | 26,040 |
| 2 | 11 1/2 | 60,325 | 26,878 |
| 2 1/2 | 8 | 73,025 | 39,908 |
| 3 | 8 | 88,900 | 41,496 |
| 3 1/2 | 8 | 101,600 | 42,766 |
| 4 | 8 | 114,300 | 44,036 |
