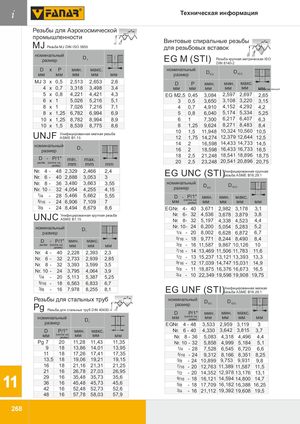

Общий каталог FANAR 2018 - страница 272
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Резьбы для аэрокосмической промышленности
MJ — резьба MJ DIN ISO 5855
| D x P | D1 мин. | D1 макс. | |
|---|---|---|---|
| MJ 3 x 0,5 | 2,513 | 2,653 | 2,6 |
| 4 x 0,7 | 3,318 | 3,498 | 3,4 |
| 5 x 0,8 | 4,221 | 4,421 | 4,3 |
| 6 x 1 | 5,026 | 5,216 | 5,1 |
| 8 x 1 | 7,026 | 7,216 | 7,1 |
| 8 x 1,25 | 6,782 | 6,994 | 6,9 |
| 10 x 1,25 | 8,782 | 8,994 | 8,9 |
| 10 x 1,5 | 8,539 | 8,775 | 8,6 |
UNJF — унифицированная мелкая резьба ASME B1.15
| Ном. размер | Ниток на дюйм | D1 мин. | D1 макс. | |
|---|---|---|---|---|
| Nr.4 | 48 | 2,329 | 2,466 | 2,4 |
| Nr.6 | 40 | 2,888 | 3,053 | 3 |
| Nr.8 | 36 | 3,480 | 3,663 | 3,55 |
| Nr.10 | 32 | 4,054 | 4,255 | 4,15 |
| 1/4 | 28 | 5,466 | 5,662 | 5,55 |
| 5/16 | 24 | 6,906 | 7,109 | 7 |
| 3/8 | 24 | 8,494 | 8,679 | 8,6 |
UNJC — унифицированная крупная резьба ASME B1.15
| Ном. размер | Ниток на дюйм | D1 мин. | D1 макс. | |
|---|---|---|---|---|
| Nr.4 | 40 | 2,228 | 2,393 | 2,3 |
| Nr.6 | 32 | 2,733 | 2,939 | 2,85 |
| Nr.8 | 32 | 3,393 | 3,599 | 3,5 |
| Nr.10 | 24 | 3,795 | 4,064 | 3,9 |
| 1/4 | 20 | 5,113 | 5,387 | 5,25 |
| 5/16 | 18 | 6,563 | 6,833 | 6,7 |
| 3/8 | 16 | 7,978 | 8,255 | 8,1 |
Резьбы для стальных труб — Pg по DIN 40430
| Ном. размер | Ниток на дюйм | D1 мин. | D1 макс. | |
|---|---|---|---|---|
| Pg 7 | 20 | 11,28 | 11,43 | 11,35 |
| 9 | 18 | 13,86 | 14,01 | 13,95 |
| 11 | 18 | 17,26 | 17,41 | 17,35 |
| 13,5 | 18 | 19,06 | 19,21 | 19,15 |
| 16 | 18 | 21,16 | 21,31 | 21,25 |
| 21 | 16 | 26,78 | 27,03 | 26,95 |
| 29 | 16 | 35,48 | 35,73 | 35,6 |
| 36 | 16 | 45,48 | 45,73 | 45,6 |
| 42 | 16 | 52,48 | 52,73 | 52,6 |
| 48 | 16 | 57,78 | 58,03 | 57,9 |
Винтовые спиральные резьбы для резьбовых вставок
EG M (STI) — резьба крупная метрическая ISO DIN 8140-2
| Ном. размер D | P | DEG мин. | D1EG мин. | D1EG макс. | |
|---|---|---|---|---|---|
| EG M2,5 | 0,45 | 3,084 | 2,597 | 2,697 | 2,65 |
| 3 | 0,5 | 3,650 | 3,108 | 3,220 | 3,15 |
| 4 | 0,7 | 4,910 | 4,152 | 4,292 | 4,2 |
| 5 | 0,8 | 6,040 | 5,174 | 5,334 | 5,25 |
| 6 | 1 | 7,300 | 6,217 | 6,407 | 6,3 |
| 8 | 1,25 | 9,624 | 8,271 | 8,483 | 8,4 |
| 10 | 1,5 | 11,948 | 10,324 | 10,560 | 10,5 |
| 12 | 1,75 | 14,274 | 12,379 | 12,644 | 12,5 |
| 14 | 2 | 16,598 | 14,433 | 14,733 | 14,5 |
| 16 | 2 | 18,598 | 16,433 | 16,733 | 16,5 |
| 18 | 2,5 | 21,248 | 18,541 | 18,896 | 18,75 |
| 20 | 2,5 | 23,248 | 20,541 | 20,896 | 20,75 |
EG UNC (STI) — унифицированная крупная резьба ASME B18.29.1
| Ном. размер D — ниток на дюйм | DEG | D1EG мин. | D1EG макс. | |
|---|---|---|---|---|
| EG Nr.4 - 40 | 3,671 | 2,982 | 3,178 | 3,1 |
| Nr.6 - 32 | 4,536 | 3,678 | 3,879 | 3,8 |
| Nr.8 - 32 | 5,197 | 4,338 | 4,523 | 4,4 |
| Nr.10 - 24 | 6,200 | 5,054 | 5,283 | 5,2 |
| 1/4 - 20 | 8,002 | 6,628 | 6,872 | 6,7 |
| 5/16 - 18 | 9,771 | 8,244 | 8,490 | 8,4 |
| 3/8 - 16 | 11,587 | 9,867 | 10,126 | 10 |
| 7/16 - 14 | 13,469 | 11,506 | 11,783 | 11,6 |
| 1/2 - 13 | 15,237 | 13,121 | 13,393 | 13,3 |
| 9/16 - 12 | 17,039 | 14,747 | 15,031 | 14,9 |
| 5/8 - 11 | 18,875 | 16,376 | 16,673 | 16,5 |
| 3/4 - 10 | 22,349 | 19,598 | 19,908 | 19,75 |
EG UNF (STI) — унифицированная мелкая резьба ASME B18.29.1
| Ном. размер D — ниток на дюйм | DEG | D1EG мин. | D1EG макс. | |
|---|---|---|---|---|
| EG Nr.4 - 48 | 3,533 | 2,959 | 3,119 | 3 |
| Nr.6 - 40 | 4,330 | 3,642 | 3,815 | 3,7 |
| Nr.8 - 36 | 5,083 | 4,318 | 4,496 | 4,4 |
| Nr.10 - 32 | 5,858 | 4,999 | 5,184 | 5,1 |
| 1/4 - 28 | 7,528 | 6,545 | 6,720 | 6,6 |
| 5/16 - 24 | 9,312 | 8,166 | 8,351 | 8,25 |
| 3/8 - 24 | 10,899 | 9,753 | 9,931 | 9,8 |
| 7/16 - 20 | 12,763 | 11,389 | 11,587 | 11,5 |
| 1/2 - 20 | 14,352 | 12,978 | 13,176 | 13,1 |
| 9/16 - 18 | 16,121 | 14,594 | 14,800 | 14,7 |
| 5/8 - 18 | 17,709 | 16,182 | 16,388 | 16,25 |
| 3/4 - 16 | 21,112 | 19,392 | 19,608 | 19,5 |
