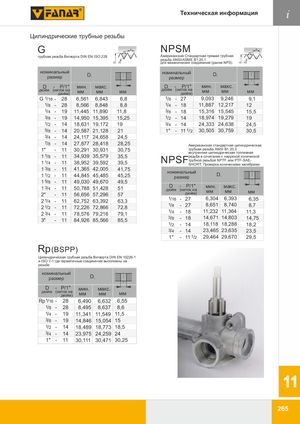

Общий каталог FANAR 2018 - страница 269

Предыдущая страница Следующая страница

Навигация

Цилиндрические трубные резьбы

G — трубная резьба Витворта DIN EN ISO 228

Ном. размерНиток на дюймD1 мин.D1 макс.Ном. размер
G 1/16286,5616,8436,8
1/8288,5668,8488,8
1/41911,44511,89011,8
3/81914,95015,39515,25
1/21418,63119,17219
5/81420,58721,12821
3/41424,11724,65824,5
7/81427,87728,41828,25
1"1130,29130,93130,75
1 1/81134,93935,57935,5
1 1/41138,95239,59239,5
1 3/81141,36542,00541,75
1 1/21144,84545,48545,25
1 5/81149,03049,67049,5
1 3/41150,78851,42851
2"1156,65657,29657
2 1/41162,75263,39263,3
2 1/21172,22672,86672,8
2 3/41178,57679,21679,1
3"1184,92685,56685,5

NPSM — американская стандартная прямая трубная резьба ANSI/ASME B1.20.1 для механических соединений (ранее NPS)

Ном. размерНиток на дюймD1 мин.D1 макс.Ном. размер
1/8279,0939,2469,1
1/41811,88712,21712
3/81815,31615,54515,5
1/21418,97419,27919
3/41424,33324,63824,5
1"11 1/230,50530,75930,5

NPSF — американская стандартная цилиндрическая трубная резьба ANSI B1.20.3, внутренняя цилиндрическая топливная резьба в сочетании с наружной конической трубной резьбой NPTF или PTF-SAE-SHORT; проверка коническими калибрами

Ном. размерНиток на дюймD1 мин.D1 макс.Ном. размер
1/16276,3046,3936,35
1/8278,6518,7408,7
1/41811,23211,36411,3
3/81814,67114,80314,75
1/21418,11818,28818,2
3/41423,46523,63523,5
1"11 1/229,46429,67029,5

Rp (BSPP) — цилиндрическая трубная резьба Витворта DIN EN 10226-1 и ISO 7-1, где герметичные соединения выполнены на резьбе

Ном. размерНиток на дюймD1 мин.D1 макс.Ном. размер
Rp1/16286,4906,6326,55
1/8288,4958,6378,6
1/41911,34111,54911,5
3/81914,84615,05415
1/21418,48918,77318,5
3/41423,97524,25924
1"1130,11130,47130,25
