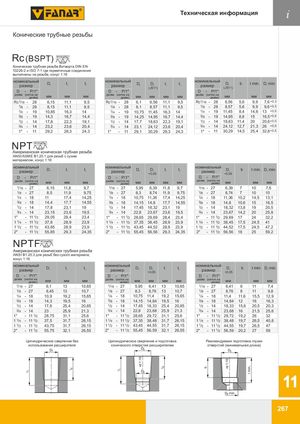

Техническая информация i Конические трубные резьбы Rc (BSPT) 1:16 P 55° Коническая трубная резьба Витворта DIN EN 10226-2 и ISO 7-1 где герметичные соединения выполнены на резьбе, конус 1:16 номинальный номинальный номинальный размер D1 t1 t4 размер D2 D3 t1 t4 размер D3 b t min. D4 min.(JS11)(JS11) D - P/1" D - P/1" D - P/1" дюйм (ниток надюйм) мм мм мм дюйм (ниток надюйм)мм мм мм мм дюйм (ниток надюйм)мм мм мм Rc1/16 - 28 6,15 11,1 9,5 Rc1/16 - 28 6,1 6,56 11,1 9,5 Rc1/16 - 28 6,56 5,6 9,9 7,6 +0,3 1/8 - 28 8,15 11,1 9,5 1/8 - 28 8,1 8,57 11,1 9,5 1/8 - 28 8,57 5,6 9,9 9,6 +0,3 1/4 - 19 10,85 16,3 14 1/4 - 19 10,75 11,45 16,3 14 1/4 - 19 11,45 8,4 14,6 13 +0,5 3/8 - 19 14,3 16,7 14,4 3/8 - 19 14,25 14,95 16,7 14,4 3/8 - 19 14,95 8,8 15 16,5 +0,5 1/2 - 14 17,8 22,3 19,1 1/2 - 14 17,7 18,63 22,3 19,1 1/2 - 14 18,63 11,4 20 20,6 +0,5 3/4 - 14 23,2 23,6 20,4 3/4 - 14 23,1 24,12 23,6 20,4 3/4 - 14 24,12 12,7 21,3 26 +0,5 1" - 11 29,2 28,3 24,3 1" - 11 29,1 30,29 28,3 24,3 1" - 11 30,29 14,5 25,4 32,8 +0,5 1:16 P NPT 60° Американская коническая трубная резьба ANSI/ASME B1.20.1 для резьб с сухим материалом, конус 1:16 номинальный номинальный номинальный размер D1 t1 t4 размер D2 D3 t1 t4 размер D3 b t min. D4 min. +0,05 +0,05 D - P/1" D - P/1" D - P/1" дюйм (ниток надюйм) мм мм мм дюйм (ниток надюйм)мм мм мм мм дюйм (ниток надюйм)мм мм мм 1/16 - 27 6,15 11,8 9,7 1/16 - 27 5,95 6,39 11,8 9,7 1/16 - 27 6,39 7 10 7,6 1/8 - 27 8,5 11,9 9,75 1/8 - 27 8,3 8,74 11,9 9,75 1/8 - 27 8,74 7 10 10 1/4 - 18 11 17,4 14,25 1/4 - 18 10,75 11,36 17,4 14,25 1/4 - 18 11,36 10,2 14,5 13,1 3/8 - 18 14,4 17,7 14,55 3/8 - 18 14,15 14,8 17,7 14,55 3/8 - 18 14,8 10,6 15 16,5 1/2 - 14 17,8 23,1 19 1/2 - 14 17,45 18,32 23,1 19 1/2 - 14 18,32 13,8 19 20,5 3/4 - 14 23,15 23,6 19,5 3/4 - 14 22,8 23,67 23,6 19,5 3/4 - 14 23,67 14,2 20 25,8 1" - 11 1/2 29,05 28,4 23,4 1" - 11 1/2 28,65 29,69 28,4 23,4 1" - 11 1/2 29,69 17 24 32,2 1 1/4 - 11 1/2 37,8 28,9 23,9 1 1/4 - 11 1/2 37,35 38,45 28,9 23,9 1 1/4 - 11 1/2 38,45 17,5 24,5 41 1 1/2 - 11 1/2 43,85 28,9 23,9 1 1/2 - 11 1/2 43,45 44,52 28,9 23,9 1 1/2 - 11 1/2 44,52 17,5 24,5 47,2 2" - 11 1/2 55,85 29,3 24,35 2" - 11 1/2 55,45 56,56 29,3 24,35 2" - 11 1/2 56,56 18 25 59,2 1:16 P NPTF 60° Американская коническая трубная резьба ANSI B1.20.3 для резьб без сухого материала, конус 1:16 номинальный номинальный номинальный размер D1 t1 t4 размер D2 D3 t1 t4 размер D3 b t min. D4 min. +0,05 +0,05 D - P/1" D - P/1" D - P/1" дюйм (ниток надюйм) мм мм мм дюйм (ниток надюйм)мм мм мм мм дюйм (ниток надюйм)мм мм мм 1/16 - 27 6,1 13 10,65 1/16 - 27 5,95 6,41 13 10,65 1/16 - 27 6,41 8 11 7,4 1/8 - 27 8,45 13 10,7 1/8 - 27 8,3 8,76 13 10,7 1/8 - 27 8,76 8 11 9,8 1/4 - 18 10,9 19,2 15,65 1/4 - 18 10,75 11,4 19,2 15,65 1/4 - 18 11,4 11,6 15,5 12,9 3/8 - 18 14,3 19,5 16 3/8 - 18 14,15 14,84 19,5 16 3/8 - 18 14,84 12 16 16,3 1/2 - 14 17,6 25,4 20,85 1/2 - 14 17,45 18,33 25,4 20,85 1/2 - 14 18,33 15,6 20,5 20,3 3/4 - 14 23 25,9 21,3 3/4 - 14 22,8 23,68 25,9 21,3 3/4 - 14 23,68 16 21,5 25,6 1" - 11 1/2 28,75 31,1 25,6 1" - 11 1/2 28,65 29,72 31,1 25,6 1" - 11 1/2 29,72 19,2 26 32 1 1/4 - 11 1/2 37,5 31,7 26,15 1 1/4 - 11 1/2 37,35 38,48 31,7 26,15 1 1/4 - 11 1/2 38,48 19,7 26,5 40,8 1 1/2 - 11 1/2 43,75 31,7 26,15 1 1/2 - 11 1/2 43,45 44,55 31,7 26,15 1 1/2 - 11 1/2 44,55 19,7 26,5 47 2" - 11 1/2 55,75 32,1 26,55 2" - 11 1/2 55,45 56,59 32,1 26,55 2" - 11 1/2 56,59 20,2 27 59 Цилиндрическое сверление без Цилиндрическое сверление и подготовка Рекомендуемая подготовка глухих использования расширителя конического отверстия расширителем отверстий (минимальная длина) D1 D3 D3 D2 11 D4 min. 267 t1 t4 t1 1:16 t4 b 1:16 t min.
