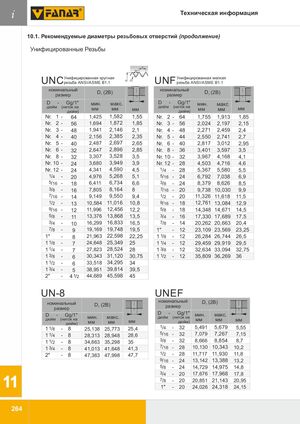

UNC — унифицированная крупная резьба ANSI/ASME B1.1

Ном. размер	Ниток на дюйм	D1 (2B) мин.	D1 (2B) макс.	Ном. размер
Nr.1	64	1,425	1,582	1,55
Nr.2	56	1,694	1,872	1,85
Nr.3	48	1,941	2,146	2,1
Nr.4	40	2,156	2,385	2,35
Nr.5	40	2,487	2,697	2,65
Nr.6	32	2,647	2,896	2,85
Nr.8	32	3,307	3,528	3,5
Nr.10	24	3,680	3,949	3,9
Nr.12	24	4,341	4,590	4,5
1/4	20	4,976	5,268	5,1
5/16	18	6,411	6,734	6,6
3/8	16	7,805	8,164	8
7/16	14	9,149	9,550	9,4
1/2	13	10,584	11,016	10,8
9/16	12	11,996	12,456	12,2
5/8	11	13,376	13,868	13,5
3/4	10	16,299	16,833	16,5
7/8	9	19,169	19,748	19,5
1"	8	21,963	22,598	22,25
1 1/8	7	24,648	25,349	25
1 1/4	7	27,823	28,524	28
1 3/8	6	30,343	31,120	30,75
1 1/2	6	33,518	34,295	34
1 3/4	5	38,951	39,814	39,5
2"	4 1/2	44,689	45,598	45

UNF — унифицированная мелкая резьба ANSI/ASME B1.1

Ном. размер	Ниток на дюйм	D1 (2B) мин.	D1 (2B) макс.	Ном. размер
Nr.2	64	1,755	1,913	1,85
Nr.3	56	2,024	2,197	2,15
Nr.4	48	2,271	2,459	2,4
Nr.5	44	2,550	2,741	2,7
Nr.6	40	2,817	3,012	2,95
Nr.8	36	3,401	3,597	3,5
Nr.10	32	3,967	4,168	4,1
Nr.12	28	4,503	4,716	4,6
1/4	28	5,367	5,580	5,5
5/16	24	6,792	7,038	6,9
3/8	24	8,379	8,626	8,5
7/16	20	9,738	10,030	9,9
1/2	20	11,326	11,618	11,5
9/16	18	12,761	13,084	12,9
5/8	18	14,348	14,671	14,5
3/4	16	17,330	17,689	17,5
7/8	14	20,262	20,663	20,4
1"	12	23,109	23,569	23,25
1 1/8	12	26,284	26,744	26,5
1 1/4	12	29,459	29,919	29,5
1 3/8	12	32,634	33,094	32,75
1 1/2	12	35,809	36,269	36

UN-8

Ном. размер	Ниток на дюйм	D1 (2B) мин.	D1 (2B) макс.	Ном. размер
1 1/8	8	25,138	25,773	25,4
1 1/4	8	28,313	28,948	28,6
1 1/2	8	34,663	35,298	35
1 3/4	8	41,013	41,648	41,3
2"	8	47,363	47,998	47,7

UNEF

Ном. размер	Ниток на дюйм	D1 (2B) мин.	D1 (2B) макс.	Ном. размер
1/4	32	5,491	5,679	5,55
5/16	32	7,079	7,267	7,15
3/8	32	8,666	8,854	8,7
7/16	28	10,130	10,343	10,2
1/2	28	11,717	11,930	11,8
9/16	24	13,142	13,388	13,2
5/8	24	14,729	14,975	14,8
3/4	20	17,676	17,968	17,8
7/8	20	20,851	21,143	20,95
1"	20	24,026	24,318	24,15
