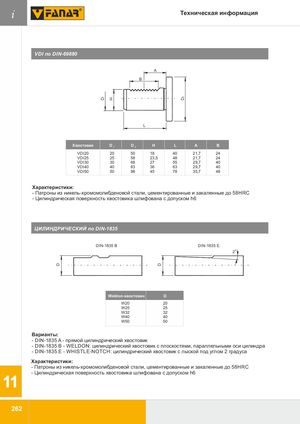

VDI по DIN-69880
| Хвостовик | D1 | D2 | H | L | A | B |
|---|---|---|---|---|---|---|
| VDI20 | 20 | 50 | 18 | 40 | 21,7 | 24 |
| VDI25 | 25 | 58 | 23,5 | 48 | 21,7 | 24 |
| VDI30 | 30 | 68 | 27 | 55 | 29,7 | 40 |
| VDI40 | 40 | 83 | 36 | 63 | 29,7 | 40 |
| VDI50 | 50 | 98 | 45 | 78 | 35,7 | 48 |
Характеристики:
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Цилиндрическая поверхность хвостовика шлифована с допуском h6.
ЦИЛИНДРИЧЕСКИЙ по DIN-1835
DIN-1835 B и DIN-1835 E
| Weldon-хвостовик | D |
|---|---|
| W20 | 20 |
| W25 | 25 |
| W32 | 32 |
| W40 | 40 |
| W50 | 50 |
Варианты:
- DIN-1835 A — прямой цилиндрический хвостовик.
- DIN-1835 B — WELDON: цилиндрический хвостовик с плоскостями, параллельными оси цилиндра.
- DIN-1835 E — WHISTLE-NOTCH: цилиндрический хвостовик с лыской под углом 2 градуса.
Характеристики:
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Цилиндрическая поверхность хвостовика шлифована с допуском h6.
