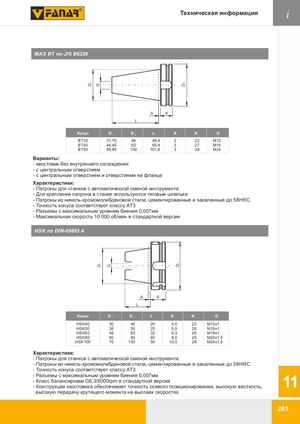

MAS BT по JIS B6339
| Конус | D1 | D2 | L | A | K | G |
|---|---|---|---|---|---|---|
| BT30 | 31,75 | 46 | 48,4 | 2 | 22 | M12 |
| BT40 | 44,45 | 63 | 65,4 | 2 | 27 | M16 |
| BT50 | 69,85 | 100 | 101,8 | 3 | 38 | M24 |
Варианты:
- Хвостовик без внутреннего охлаждения.
- С центральным отверстием.
- С центральным отверстием и отверстиями на фланце.
Характеристики:
- Патроны для станков с автоматической сменой инструмента.
- Для крепления патрона в станке используются тяговые шпильки.
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Точность конуса соответствует классу AT3.
- Разъемы с максимальным уровнем биения 0,007мм.
- Максимальная скорость 10 000 об/мин в стандартной версии.
HSK по DIN-69893 A
| Конус | D1 | D2 | L | A | K | G |
|---|---|---|---|---|---|---|
| HSK40 | 30 | 40 | 20 | 4,0 | 20 | M12x1 |
| HSK50 | 38 | 50 | 25 | 5,0 | 26 | M16x1 |
| HSK63 | 48 | 63 | 32 | 6,3 | 26 | M18x1 |
| HSK80 | 60 | 80 | 40 | 8,0 | 26 | M20x1,5 |
| HSK100 | 75 | 100 | 50 | 10,0 | 29 | M24x1,5 |
Характеристики:
- Патроны для станков с автоматической сменой инструмента.
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Точность конуса соответствует классу AT3.
- Разъемы с максимальным уровнем биения 0,007мм.
- Класс балансировки G6,3/8000rpm в стандартной версии.
- Конструкция хвостовика обеспечивает точность осевого позиционирования, высокую жесткость, высокую передачу крутящего момента на высоких скоростях.
