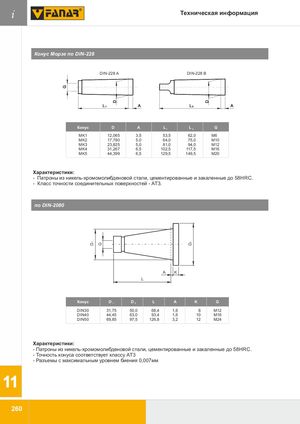

Конус Морзе по DIN-228
DIN-228 A и DIN-228 B
| Конус | D | A | L1 | L2 | G |
|---|---|---|---|---|---|
| MK1 | 12,065 | 3,5 | 53,5 | 62,0 | M6 |
| MK2 | 17,780 | 5,0 | 64,0 | 75,0 | M10 |
| MK3 | 23,825 | 5,0 | 81,0 | 94,0 | M12 |
| MK4 | 31,267 | 6,5 | 102,5 | 117,5 | M16 |
| MK5 | 44,399 | 6,5 | 129,5 | 149,5 | M20 |
Характеристики:
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Класс точности соединительных поверхностей — AT3.
по DIN-2080
| Конус | D1 | D2 | L | A | K | G |
|---|---|---|---|---|---|---|
| DIN30 | 31,75 | 50,0 | 68,4 | 1,6 | 8 | M12 |
| DIN40 | 44,45 | 63,0 | 93,4 | 1,6 | 10 | M16 |
| DIN50 | 69,85 | 97,5 | 126,8 | 3,2 | 12 | M24 |
Характеристики:
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Точность конуса соответствует классу AT3.
- Разъемы с максимальным уровнем биения 0,007мм.
